ТОП-5 схем водоочистки для частного дома

Основные загрязнители воды из скважин и колодцев

Для снабжения частного дома часто применяют индивидуальные источники. Такое решение позволяет самостоятельно контролировать потребительские параметры жидкости. Воду без посторонних примесей можно использовать для питья и приготовления пищи, стирки вещей и мойки автомобиля. При минимальном уровне жесткости бытовая техника выполняет свои функции с максимальным КПД. Отсутствие железа предотвратит появление на видных местах некрасивых пятен ржавчины.

Вводная часть статьи объясняет не только преимущества качественной очистки. Понятна необходимость внимательного изучения состава примесей. Эта информация нужна для точного выбора функциональных компонентов специального оборудования.

В простейших инженерных сооружениях (колодцах, скважинах на песок) относительно большое содержание следующих загрязнений:

• бытовых и промышленных отходов;
• удобрений;
• биологически активных микроорганизмов;
• ила, песка, других механических примесей.

Чтобы отделить перечисленные компоненты с помощью природной фильтрации увеличивают глубину источника. В артезианских скважинах меньше органики, «следов» человеческой деятельности. Однако увеличивается концентрация:

Точный вывод может дать фирма, которая занимается очисткой воды, а потом сделать по результатам лабораторного анализа. Пробы набирают в чистую тару с заполнением до пробки без воздушного промежутка. Желательно использовать период паводков, когда уровень загрязненности – максимальный.

В развернутом исследовании заказчику передают данные по десяткам позиций. Но и упрощенный вариант лучше по сравнению с упрощенной оценкой тестовыми индикаторными полосками. Официальный документ, заверенный подписью исполнителя, пригодится для профессионального проектирования. Эти данные помогут контролировать объективно эффективность установленного комплекта оборудования.

Приступим к рассмотрению схем

Кроме сведений о загрязненности на подготовительном этапе уточняют следующие параметры:

• объем финансирования;
• потребности;
• наличие свободного места;
• возможность подключения электроснабжения, других инженерных сетей;
• сложность монтажа собственными силами.

Каждый пункт изучают отдельно. Потребности, например, разделяют на основные группы:

• общие технические – полив огорода и участка, мойка транспортных средств;
• внутридомовые – гигиенические процедуры, уборка, отопление;
• приготовление пищи.

По каждой категории определяют необходимый уровень очистки. Для полива растений достаточно удалить из жидкости крупные механические фракции. В питьевой воде исключают все вредные примеси, обеспечивают безупречные органолептические характеристики. Без подробных объяснений понятны преимущества рационального подхода. Точная формулировка обязательных критериев каждого этапа обработки уменьшит суммарные расходы.

1. От механических примесей

Схема водоочистки частного дома по данной позиции состоит из нескольких этапов:

• первый – слой гранулированной подсыпки на дне колодца (скважины);
• следующий – сетка заборного устройства, предотвращающая повреждение насоса;
• магистральный производительный фильтр создают из бака, заполненного песком;
• на следующих стадиях технологического процесса применяют грязевики, дисковые конструкции, специализированные картриджи.

Общий принцип – последовательное уменьшение протоков. На финишном этапе применяют мембраны с отверстиями, которые немного больше молекул воды. Такие блоки устанавливают в наборах обратного осмоса.

ЦЕНА: 25 000 руб.

Магистральный засыпной фильтр оснащают системой автоматической промывки. Аналогичные устройства применяют в установках ионного обмена. По заданной пользователем программе электромагнитные клапаны подключают необходимые контуры для технологической очистки. Накопленные загрязнения направляются в дренаж. Периодичность процедуры организуют по времени либо с учетом количества обработанной жидкости.

2. От железа и марганца

Схема водоочистки воды из скважин от железа разрабатывается после уточнения формы примесей:

• органические составляющие обрабатывают специальными реагентами (озоном, гипохлоридом натрия);
• коллоиды – укрупняют коагулированием;
• двухвалентное железо переводят в нерастворимое состояние реакцией окисления для последующего задержания частиц механическим фильтром.

ЦЕНА: ОТ 37 000 руб.

Комплексную очистку от железа и марганца выполняют с применением специализированной засыпки-катализатора. Она ускоряет окисление, извлекает из потока жидкости компоненты с электрическим зарядом (ионы). Накопительные свойства наполнителя периодически восстанавливают промывкой раствором перманганата калия. Переключение режимов обеспечивает настроенный соответствующим образом блок автоматики с комплектом электромагнитных клапанов. Аналогичная система водоочистки для загородного применяется, если надо удалить примеси марганца.

3. От жесткости и извести

Типовая система водоочистки для загородного дома подразумевает наличие надежной защиты от накипи. Для решения этой задачи применяют:

• обработку полифосфатами;
• трансформацию солевых примесей сильным магнитным полем;
• ионный обмен;
• мембранную очистку.

ЦЕНА: ОТ 55 000 РУБ.

При выборе подходящей методики надо учитывать специфические преимущества и недостатки. Полифосфаты, например, стоят дешево! Но пользователю надо самостоятельно контролировать заполнение рабочей емкости, так как средства автоматизации отсутствуют. Загрязнение окружающей среды общей жесткость ограничивает сферу применения. Эти реагенты используют для защиты котлов отопления и стиральных машин. Следует исключить возможность их проникновения в контур питьевой воды.

4. От бактерий и вирусов

Высокий уровень надежности обеспечивают системы водоочистки мембранного типа. Установка обратного осмоса принципиально не способна пропускать фракции, крупнее молекул воды. Микроорганизмы всех видов значительно больше. Поэтому при сохранении целостности преграды проблемы для потребителей отсутствуют.

Для обработки больших объемов жидкости (воды в бассейне) применяют:

• хлорирование;
• озонирование;
• обработку специализированными дезинфицирующими средствами;
• ультрафиолетовое излучение достаточной мощности.

При работе с традиционным кипячением для получения необходимого результата применяют длительное (5-10 мин) высокотемпературное воздействие.

5. От нитратов

Этим термином называют солевые соединения азотной кислоты, которые часто используют для улучшения урожайности сельскохозяйственных культур. Эти загрязнения присутствуют в открытых водоемах, колодцах и скважинах на песок. Специалисты подчеркивают особую опасность последовательного преобразования удобрений этой категории в нитриты и нитрозамины. Повышенная токсичность химических соединений способна значительно ухудшить состояние здоровья вплоть до смертельного исхода. По нормативам СанПин предельная концентрация нитратов ограничена уровнем 45 мг на литр.

Для удаления этих примесей применяют установку ионного обмена с наполнением специализированными макропористыми гранулами. Если суммарные потребности не превышают 220-240 литров/ сутки, вполне достаточно возможностей типовой установки обратного осмоса.

Идеальная схема, какая она?

Выше рассмотрены типовые инженерные решения. Однако некоторые способы монтажа можно усовершенствовать с помощью дополнительных средств. Так, при наличии примесей двухвалентного железа в скважине применяют следующие технологии ускоренного окисления:

• распыление под давлением;
• безнапорное разделение потока на несколько мелких струй;
• принудительную компрессорную аэрацию;
• впрыск озона через эжектор.

После предварительно обработки жидкость направляют в емкость с каталитической засыпкой или активированным углем. В дополнительном слое из песка задерживают механические примеси.

Обратный осмос по уровню фильтрации сопоставим с качественной дистилляцией. Тем не менее, при длительных перерывах в работе оборудования нельзя исключить вторичное заражение. Чтобы такая система водоочистки для загородного дома выполняла свои функции безупречно, комплект дополняют блоком УФ-обработки.

Приведенные примеры объясняют необходимость тщательного изучения всех важных деталей инженерного проекта. Идеальная схема водоподготовки и водоочистки в точности соответствует действительным потребностям. Она не увеличивает чрезмерно обязанности пользователей в процессе эксплуатации. Чтобы сделать точный экономический расчет, берут временной интервал не менее 10 лет. Суммируют затраты по следующим позициям:

• обслуживание;
• расходные материалы;
• плановый ремонт (замена отдельных блоков).

Какую систему водоподготовки и водоочистки лучше установить в частном доме?

При схеме подключения к глубокой артезианской скважине можно рассчитывать на удаления большинства вредных примесей природной фильтрацией. На финишной стадии применяют кувшин с встроенным картриджем для устранения остатков примесей. Однако в подобных источниках повешена концентрация кальциевых фракций, которые превращаются в накипь при нагреве.

Локальную защиту отдельных единиц техники можно организовать с помощью полифосфатного фильтра. Однако удобнее пользоваться общей системой водоочистки для загородного дома. Задерживают соли жесткости установкой ионного обмена. Для экономии свободного пространства в частном доме применяют систему водоочистки. Мощность генератора выбирают по соответствию дальности действия протяженности трассы подключенного трубопровода.

Дополнительное преимущество электромагнитного «умягчителя» – простая схема подключения:

• катушку наматывают изолированным проводом (20-25 витков);
• основной блок ставят на полу или фиксируют в вертикальном положении на стене;
• подсоединяют питание от сети 220 V (мощность – не более 25 Вт);
• рабочий режим поддерживается автоматически без настроек и тщательного контроля.

Для подготовки питьевой воды в очистительную схему загородного дома добавляют комплект обратного осмоса. Для насыщения жидкости полезными веществами после мембраны устанавливают минерализатор.

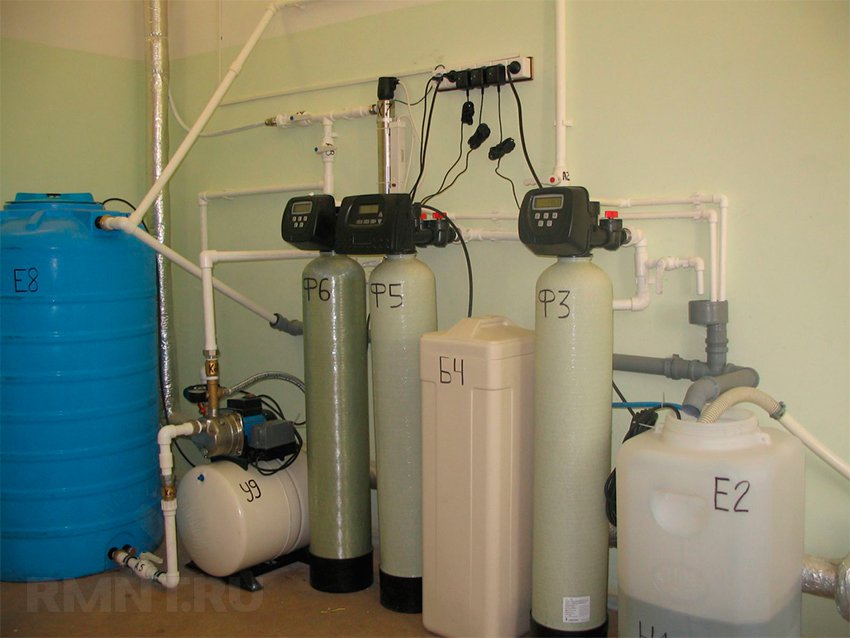

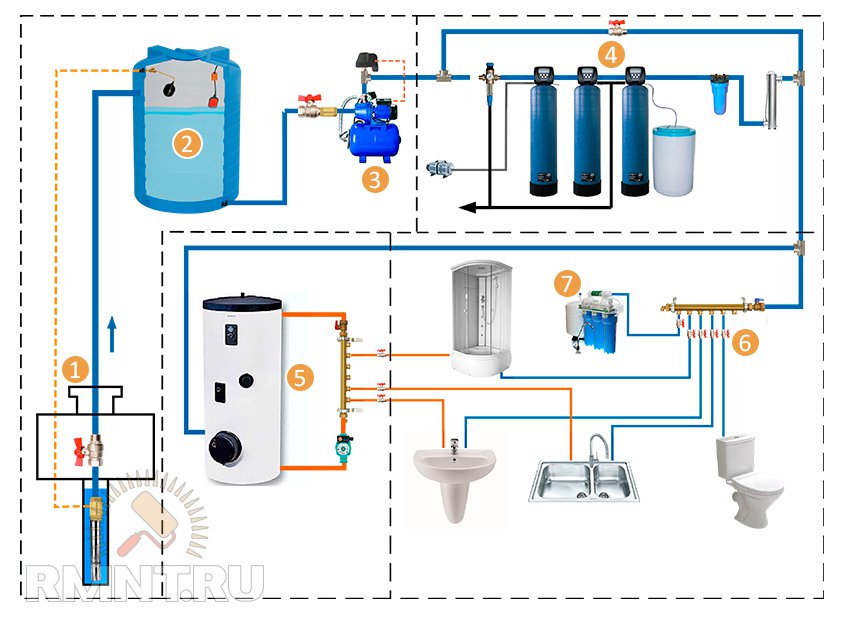

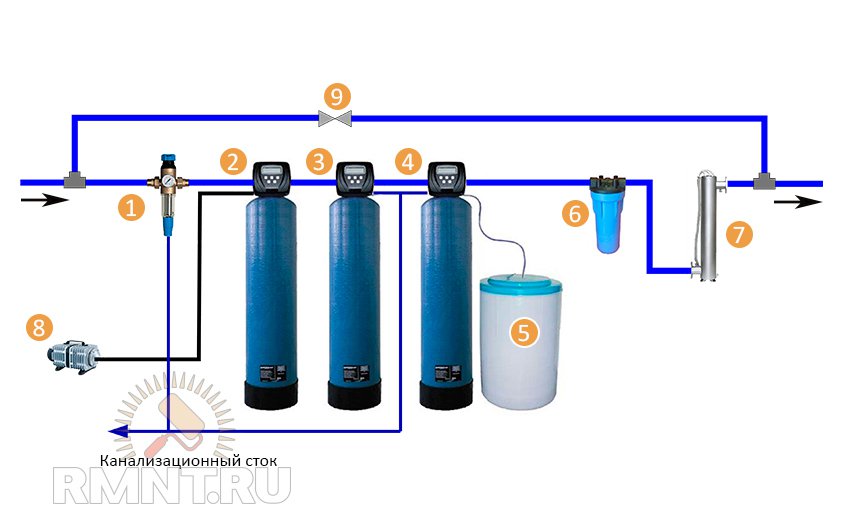

Типовая комплексная схема системы водоподготовки и водоочистки состоит из следующих функциональных блоков:

• удаление механических примесей;
• обезжелезивание;
• уменьшение уровня жесткости либо защита от накипи;
• подготовка питьевой воды.

Чтобы исключить ошибки вместе с излишними затратами, предварительно уточняют состав примесей. Если личное проектирование вызывает затруднения – обращаются к специалистам. Оборудование подбирают с учетом заводских гарантий и планового срока службы.

Водоснабжение частного дома. Секреты установки. Наружный и внутренний

Повышение уровня комфорта в загородном доме возможно с помощью проведения водопровода. Нет сомнений в том, что дело это затратное и требует усилий. Однако, выполнить монтаж водоснабжения в частном доме можно и самостоятельно, не обращаясь к работе специалистов в этой области.

Основные правила разработки схем

Необходимо знать основные правила составления схемы разводки для того, чтобы правильно и с необходимой подготовкой выполнить водоснабжение частного дома своими руками. Именно схема разводки горячего водоснабжения, а также для отдельного поступления холодного водоснабжения отражает все моменты, связанные с правильным расположением водонагревателя, мест, где находятся точки водоразбора. Также она фиксирует, где будут находится трубы водоснабжения, ведущие клапаны и проходные элементы.

В том случае, если планируется непрерывное поступление воды из скважины, либо выкопанного заранее недалеко от дома колодца, необходимо правильно определить местоположение насосной станции, фильтров и располагающихся непосредственно в этой системе клапанов обратного хода.

Правила разработки подобных схем не представляют сложности и включают следующие элементы:

1. Накопительный бак по всем правилам монтажа подключается к основной водопроводной трубе. При подаче воды посредством использования центрального отопления, напор будет переменчивым. Это значит, что необходима установка дополнительного насоса, обеспечивающего стабильное давление воды.
2. Перед поступлением воды в емкость, желательно обеспечить предварительную фильтрацию от посторонних примесей и мусора.
3. Во время отсутствия воды, насос подвергается риску перегорания. Специально установленный датчик сухого хода позволит уследить за тем, чтобы питание было отключено вовремя.
4. В том случае, если поступления воды будет осуществляться из скважины, стабильный напор позволит обеспечить установленная насосная станция. Она уже имеет встроенную защиту от перегорания.
5. Поплавковый выключатель – необходимый элемент в схеме. Он будет служить защитой от переливания.

Монтаж наружного водоснабжения

Рассмотрим основные критерии монтажа наружного водопровода

Глубина промерзания

Подводящие воду коммуникации, как правило, прокладывается на глубине. Для этого, организовывая водоснабжение частного дома, необходимо проводить раскоп траншеи. Важно учесть при подготовке уровень ее глубины. Она напрямую зависит от того, насколько глубоко промерзает почва, а также от температуры, которой обычно подвержен каждый конкретный регион в разные поры года. Для того, чтобы дополнительно защитить трубы водоснабжения от промерзания, рекомендуется использование специального теплоизоляционного слоя.

Типовая траншея для прокладки водопровода

Необходимо внимательно отнестись в этом вопросе к точке вывода трубопровода и учитывать следующие нюансы:

• Рекомендовано сделать небольшой зазор, приблизительно 130-150 мм по всем сторонам в месте, где находится отверстие для установки и сварки трубы водоснабжения. Разрушение коммуникации станет минимальным в случае, если стена подвергнется проседанию или деформируется.
• Дополнительная теплоизоляция необходима там, где проходящая между коммуникациями труба в результате недостаточного стыка находится на открытом воздухе.

Диаметр труб

Выбор трубы правильного диаметра позволит выполнить монтаж водоснабжения более экономичным.

Рассчитывать параметры линий, которые будут подводить холодное водоснабжение и ответвляющееся от него горячее водоснабжение и к пунктам потребления, необходимо от отправной точки – общей протяженности каждой линии.

Зачастую к дому прокладывают трубу, диаметром 32 мм. В редких случаях используют больший диаметр.

Утепление

Для того, чтобы утеплить трубопровод, необходимо использовать специальные, предназначенные для проведения таких работ, строительные материалы:

• Пенопластовый утеплитель;
• Стекловата;
• Полистирольная «скорлупа»;
• Базальтовая вата в цилиндрах.
• Вспененная резина

Это основные материалы, выбор которых зависит от погодных условий в каждом отдельном месте, личных предпочтений и ценовой категории.

Типы труб для водопровода

Существует несколько основных типов труб, использующихся в монтаже водоснабжения частного дома в зависимости от назначения:

• Металлопластиковые. Трубы водоснабжения из алюминия, покрытого со всех сторон пластиком, не подвержены коррозии и отлично гнутся. Но стоит иметь ввиду, что они не выдерживают температуры выше 95 градусов. С такими трубами всегда необходимо будет следить за работой котла. Установить металлопластиковые трубы водоснабжения не составляется труда и самому. Главное – следить за тем, чтобы в процессе монтажа все стыки были соединены герметично. Не совсем подходят на наружного трубопровода
• Стальные. Считаются одними из самых прочных и долговечных. При монтаже водоснабжения своими руками эти трубы необходимо монтировать, постоянно нарезая резьбу во всех точках соединения. Нередко при монтаже используется сварочный аппарат.
• Полиэтиленовые. Идеальны для установки системы для разводки воды. Они достаточно устойчивы к перепадам температур, достаточно просты для монтажа, так как обладают пластичностью.
• ПВХ. Для домашнего пользования данный материал не рекомендован из-за способности вступать в химическую реакцию.
• Полипропиленовые. Достаточно бюджетный вариант. Но в то же время долговечный, так как не подвергается со временем коррозии. Монтаж и установка таких труб производится, как правило, с помощью сварки.

Подбор трубы водоснабжения необходимо производить после установления схемы. Этот процесс напрямую зависит от того, тройниковым или коллекторным способом будет осуществлена прокладка.

Схемы разводки внутреннего водоснабжения

Существуют две основные системы, по которым производится монтаж горячего и холодного водоснабжения:

Тройниковая

Схема тройниковой разводки

Иначе она называется последовательной. Для этого способа используется меньшее количество материала, соответственно, он считается бюджетным вариантом. Среди недостатков такой схемы можно выделить риск снижения водонапорного давления, когда будут одновременно использоваться несколько точек водоразбора.

Коллекторная

Коллекторная разводка холодного и горячего водоснабжения

Другое название – параллельная схема водоснабжения. В этом случае организовывается один или два коллектора (каждый из которых предназначен для горячей и холодной воды). К коллектору присоединяются линии, которые проходят к точке водоразбора. Такой способ требует применения большего количества труб. Но при этом не будет риска перепадов давления воды.

Давление в водоснабжении. Какое должно быть?

Комфортная работа водоподающей системы обеспечивается в том числе и за счет обеспечения при организации водоснабжения частного дома нормального водонапорного потока, который соответствует всем нормативным нормам. Этими факторами обеспечивается исправность и работоспособность насосного устройства и всех сопутствующих санитарно-технических приборов. Поэтому важно знать, какое давление воды должно быть в частном доме.

Измерение водоснабжающей магистрали производится в двух единицах – барах и атмосферах. Что, по сути, одно и то же. Разница в этих единицах измерения колеблется в сотых долях единиц. Необходимо учитывать, что при напоре в одну атмосферу, поток воды поднимается до уровня в 10 метров.

Оптимальным для эффективной работы системы водоснабжения считается 3 бара. При таком наборе нормально работают все санитарно-технические приборы, а фасонные элементы и регулирующая атмосфера не подвержены риску поломок.

В случае чрезмерного напора чувствительные к этому показателю приборы рискуют поломаться, либо работать некорректно. Напор не должен переходить отметку в 6 бар.

Насосные станции для водоснабжения. Когда необходимо ставить?

Вопрос выбора насосной станции стоит перед теми, у кого нет возможности подключить водопровод от центральной системы водоснабжения. В этом случае поступление воды будет осуществляться непосредственно из колодца или скважины. Насосная станция способна поднимать воду до уровня 9 метров. Этот вариант удобен для забора воды из скважин и колодцев.

Насосные установки имеют преимущества – наличие специального защитного механизма от перегорания, а также гидроаккумулятора.

Основные источники водоснабжения

Колодец

Насосная станция, которая качает воду из колодца

Колодец – один из основных источников воды, использующийся еще издревле. С помощью центробежных насосов вода подается на поверхность. Также возможна подача горячего и холодного водоснабжения погружными вибрационными насосами. Глубина колодца устанавливается на основании геолого-разведочных данных местности еще на стадии проектирования коммуникаций дома.

Лучше проектировать установку колодца с помощью профессиональных специалистов. В этом случае возможно избежать рисков неправильной установки колец и проседания.

Скважина

Скважина – наиболее удобный и часто используемый вариант реализации коммуникаций водоснабжения своими руками. Бурить скважину должны только специалисты в этой области, имеющие опыт и все необходимые для этого материально-технические средства.

В зависимости от месторасположения выделяются артезианские и фильтровые скважины. Первые являются глубокими скважинами, с чистейшей водой. Фильтровые скважины – «мелководные».

Центральное водоснабжения

Установка системы с помощью ее подключения к центральному водоснабжению – наиболее удобный и практичный по всем показателям вариант. Единственное, что необходимо будет сделать – получить у властей разрешение на врезку.

Но необходимо признать, что за пользование такой водой «на общих основаниях» необходимо будет платить регулярно. К тому же, многих не устраивает центральное водоснабжение частного дома потому, что такая вода почти всегда содержит некоторое количество хлорки. Но всегда можно установить дополнительно специальную систему для очистки воды.

Типовые ошибки при монтаже

Проводя монтаж водоснабжения, неопытные установщики нередко совершают ряд ошибок. Рассмотрим самые распространенные из них:

• Не проложена специальная песчаная подушка под магистралью (что является важным аспектом для нормальной долговременной и устойчивой работы трубы водоснабжения);
• Трубопровод проложен в области промерзания почвы. Он обязательно должен находиться ниже этого уровня и утеплен достаточным образом. В случае, если нет возможности уложить трубы водоснабжения на оптимальной глубине, их обязательно необходимо утеплить специальной теплоизоляцией, либо подсоединить саморегулирующий кабель, который будет обогревать трубу в случае надобности.
• Не установлен специальный кран для того, чтобы присоединить садовый шланг.

Эти условия являются необходимыми при монтаже водоснабжения в частном доме, и игнорирование их соблюдения чревато нарушением нормальной работы установки, и как итог – лишними нервными и финансовыми затратами. При соблюдении основных рекомендаций монтажа системы возможно самостоятельно, без помощи специалистов в этой области провести водоснабжение частного дома.

Выполнение работ по установке трубы водоснабжения – дело хлопотное и ответственное. Но если подобрать материалы правильно и соблюдать все условия установки, то можно своими руками выполнить огромную работу, которая будет эффективно служить на протяжении долгих лет. Главное – учитывать все нюансы данного дела и просчитывать измерения заранее.

Водоснабжение частного дома своими руками: правила обустройства и лучшие схемы

Чтобы система водоснабжения смогла обеспечить максимальный комфорт жителям, необходимо учесть множество нюансов, правильно рассчитать все рабочие параметры и инженерные узлы. Очень желательно начинать разработку еще на стадии архитектурного проекта.

Воплощать замыслы в жизнь и обустраивать водоснабжение частного дома своими руками должен если не профессионал, то человек, который вник во все тонкости.

Мы поможем вам разобраться в принципах работы автономной системы, обозначим устройство различных источников водозабора и предоставим рекомендации по выбору оборудования. Поэтапная инструкция по обустройству водоснабжения дополнена наглядными изображениями и видео-роликами.

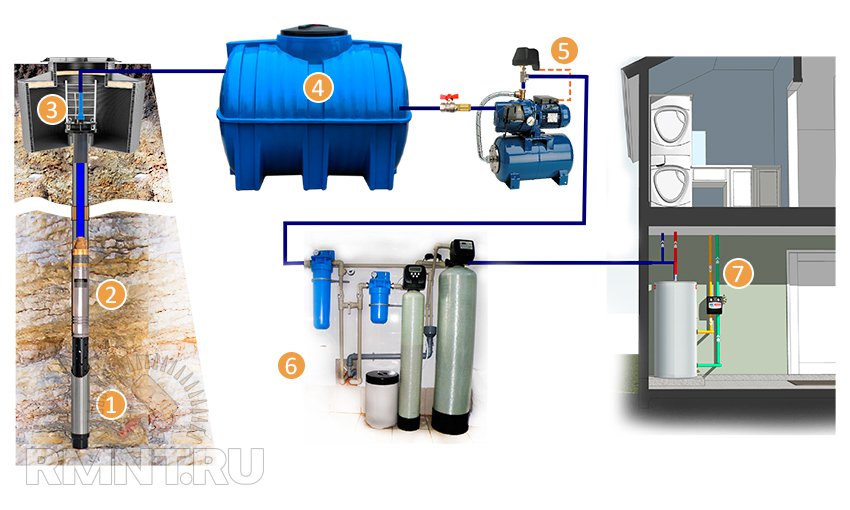

Принцип работы автономной системы водоснабжения

Система водоснабжения – один из самых главных элементов в благоустройстве дома. Суть ее работы заключается в автоматизированной поставке требующегося объема воды, для чего пользователю сейчас необходимо лишь запустить оборудование, а затем просто периодически контролировать.

Независимая от центрального водоснабжения автономная сеть должна быть грамотно спроектирована и рассчитана, для того чтобы дом был полноценно обеспечен водой согласно потребностям владельцев. Организовать систему надо так, чтобы вода беспрепятственно поступала во все водозаборные точки.

Для нормального функционирования система поставки воды оснащается приспособлениями и техническими устройствами, обеспечивающими автоматический или частично автоматический режим эксплуатации.

Для автоматизации процесса используют гидроаккумулятор. Он применяется как буферная емкость для запаса воды и как устройство для поддержания стабильного напора.

В мембранном баке есть два отсека — для воздуха и воды, их разделяет резиновая мембрана. При наполнении емкости водой все сильнее сжимается воздушная камера, из-за чего возрастает давление.

Реагируя на повышение давления, электрореле отключает насос. Как только кто-либо из хозяев откроет кран, давление в системе начинает падать. На понижение напора опять реагирует реле и включает насосный агрегат для пополнения израсходованной воды.

Использование гидроаккумулятора в схеме организации водоснабжения позволяет не только автоматизировать процесс забора воды и обеспечить ее запас. Ощутимо продлевается ресурс насосного оборудования благодаря сокращению циклов вкл./выкл.

Чтобы правильно подобрать параметры системы, необходимо:

• Сформулировать требования к интенсивности и регулярности водоснабжения. Возможно, что в маленьком дачном домике можно обойтись системой с обычным накопительным баком и минимумом сантехнических приборов.
• Определить возможные источники, целесообразность и стоимость их сооружения, качество воды.
• Выбрать оборудование и рассчитать варианты прокладки инженерных сетей.

Хорошо спроектированная система требует профессионального выполнения монтажа, использования качественных комплектующих.

Выбор источников и устройство водозабора

Для организации водопроводной системы дома чаще всего используют подземные воды, отдавая предпочтение защищенным водонепроницаемыми породами водоносным горизонтам.

Точки их забора и месторасположение на загородном участке необязательно согласовывать с органами СЭС, если эксплуатироваться будет не артезианская скважина. Для использования поверхностных источников необходимы специальные обоснования.

Выбор вида водозаборного сооружения в основном зависит от особенностей геологической обстановки местности, глубины расположения водоносных горизонтов, количества потребляемой воды.

Чаще всего используют скважины и колодцы, реже — каптажи родников и др. От конструкции сооружения зависит выбор определенного водоподъемного оборудования.

Сооружения для забора воды технической категории размещают не ближе 20 метров от очистных систем, компостных ям, уличных туалетов канализационных трубопроводов, а также других потенциальных источников загрязнений.

Участок для их устройства выбирают не подтапливаемый, исключающий затопление и возможное заражение источника паводковыми водами.

Водозаборное сооружение должно быть окружено отмосткой шириной около 2 м, а затем глиняным замком шириной 50 см и глубиной 100 см. Его наземная часть должна возвышаться на 80 см и иметь защищающую от осадков и пыли крышку.

При заборе, транспортировке и хранении воды необходимо использовать безопасные материалы, которые не будут ухудшать ее качество.

Использование скважины для организации водоснабжения

Выбор в пользу скважины чаще всего осуществляют, если вода залегает на двадцатиметровой глубине.

Скважины бывают двух типов:

• Артезианские. Могут быть глубиной от 100 м и больше. Изредка бывают фонтанирующими, если устроены в распадке. Недостатком является высокая стоимость работ. Кроме того, вода может оказаться сильно минерализованной, что негативно скажется на работе насоса и сантехнических приборов.
• Скважины неглубокого заглубления (в т. ч. абиссинские). Их установка стоит значительно меньше, но недостатком является то, что со временем они могут заиливаться, особенно если не используются постоянно. Для подъема воды требуется установка специального насосного оборудования.

Скважины — это наиболее часто встречающиеся водозаборные сооружения.

Их конструкция может отличаться, но общий принцип устройства скважин сохраняется.

Они состоят из таких частей:

• Устья и надземной части. По правилам, устье обустраивается в подземной камере – кессоне. Если кессон не используется, чтобы предотвратить просачивание дождевой воды в скважину, сооружают герметичный оголовок.
• Ствола, стенки которого укрепляют обсадными трубами из стального сплава, пластмассы. Изредка для обустройства артезианских скважин на больших глубинах применяются асбестоцементные трубы.
• Водоприемной части, которая имеет отстойник и фильтр. В скальных породах можно и не использовать приспособления для фильтрации.

Вокруг сооружения рекомендовано сделать отмостку. Для скважин, которые заиливаются, желательно оборудовать специальное место для отвода воды, чтобы не допустить размывание грунта во время промывки выработки.

Если место не получается организовать, для вывоза воды от промывки надо будет арендовать машину ассенизаторов.

Применение колодцев в качестве источника воды

Колодец сооружают преимущественно из бетонных колец, каменной кладки, иногда их стенки выполняют из древесины. Он состоит из надземной части с выведенной вентиляционной трубой, ствола, водоприемной и водовмещающей частей.

Вода внутрь колодца может поступать через дно или стенки, или одновременно из того и другого. Если поступление идет через дно, заглубленное в песок, то его снабжают гравийным донным фильтром.

При поступлении воды через стенку устраивают специальные “окна” из пористого бетона, которые засыпают гравием в качестве дополнительного фильтра.

Детальная информация об организации водоснабжения из колодца представлена в статье.

Устройство каптажных камер при использовании родника

Устройство защитного сооружения над родником мало отличается от конструкции колодца. В них вода также может поступать через дно или стенки, которые оборудуют фильтрами. В скальных породах фильтрация не требуется.

Если в воде присутствуют взвешенные частицы, то камеру разделяют пополам перегородкой, один отсек служит для отстаивания и очистки от осадка, другой — для забора воды.

Для выхода лишней воды при наибольшем дебете источника, в стене камеры предусматривают переливную трубу. На ее конце устанавливают клапан, который пропускает воду, но предотвращает попадание в родник мусора и проникновения грызунов.

Оборудование для автоматической подачи воды

Выбор способа обустройства и монтажа системы водоснабжения загородного дома начинается с оценки типа водозаборного сооружения, его глубины и других характеристик.

Автоматизированная система включает:

• насос или готовую насосную станцию;
• систему фильтрации для очистки воды;
• накопительную и регулирующую емкость;
• наружный и внутренний трубопровод;
• приборы для автоматического регулирования.

При установке емкостей и насосов необходимо четко выполнять требования изготовителей оборудования.

Регулирующие и накопительные баки для воды

Емкости для запаса воды различают по принципу эксплуатации:

• Безнапорный негерметичный бак. Изготавливается преимущественно из полимерных материалов. Помогает создавать напор благодаря размещению в наивысшей точке системы. Чем выше установлен накопительный бак, тем больший напор воды будет в системе. Поднятие емкости на каждый метр увеличивает напор на 0,1 атмосферу.
• Гидропневматический бак. Внутри он разделен на два отсека мембраной. Создает напор благодаря сжатому воздуху в одном отсеке, который через резиновую мембрану оказывает давление на воду в соседнем отсеке.

Безнапорный бак устанавливают в освещенном вентилируемом помещении, температура которого не опускается до отрицательных значений. Под емкостью устанавливают поддоны для защиты от небольших протечек. Бак снабжают съемной крышкой и оборудуют запорной арматурой.

Одной из характеристик работы насосного оборудования является частота включения системы за единицу времени. Этот показатель является основополагающим в выборе гидроаккумулятора. У погружных насосов допустимый интервал между включениями больше, чем у поверхностных. Включаться им положено реже, значит, гидробак должен быть больше.

Для работы в тандеме с поверхностными насосами чаще всего покупают мембранные баки вместительностью от 12 до 24 л. Если в населенном пункте наблюдаются перебои с электричеством, то рекомендуется установить гидроаккумулятор на 250 и более литров, чтобы можно было закачивать и какое-то время хранить резервный запас воды.

Гидроаккумуляторы размещают в камерах под землей, в подвальных помещениях, подсобках, в которых температура не опускает ниже нуля.

Очистка водопроводной воды от примесей

Способ очистки водопроводной воды выбирают по результатам ее анализа. Проанализировав их и определив наиболее острые проблемы, отдают предпочтение тому или иному устройству.

Например, если необходима очистка от ржавчины, то для этого применяют фильтрацию через специальные сменные картриджи для фильтров. Обезжелезователи также удаляют запах сероводорода и марганец.

С удалением фтора из воды поможет справиться фильтр реверсивно-осмотического действия, который используется для приготовления на кухне питьевой воды.

Для более тщательного очищения может применяться специальная станция для водоподготовки. Если необходимо уменьшить жесткость, используют фильтры умягчители. При использовании колодезной воды рекомендуют применять ультрафиолетовый обеззараживатель.

Схемы водоснабжения частного дома из скважины

Эффективность работы автономного водоснабжения частного дома зависит от типа скважины и схемы водоснабжения. Производительность, ресурс, выбор оборудования, оптимальные режимы работы, качество воды — всё это взаимосвязано. В этой статье речь пойдёт о типовой схеме водоснабжения дома из скважины и возможных вариантах её построения.

Типовая схема водоснабжения от скважины

Типовая система водоснабжения от скважины состоит из следующих элементов:

Скважина — это система труб, которая выполняет несколько функций.

Типы скважины и выбор насоса

Для автономного водоснабжения используют два типа скважин: «на песок» и «на известь » . В первом случае бурение проводят до водоносного горизонта из крупного песка, во втором — до водоносных пористых известняковых пластов. В каждой местности есть свои особенности по залеганию таких пластов, но общее то, что глубина бурения на песок гораздо меньше и обычно находится в пределах 15–35 м.

1. Скважина на известняк. 2. Скважина на песок. 3. Абиссинский колодец

Скважины на песок пробурить легче, но у них невысокая производительность, а при длительных перерывах в работе (например, сезонное проживание) возникает угроза заиливания галунного фильтра.

Скважины на известь имеют высокую производительность — есть пласты, способные обеспечить водой целый посёлок. Но глубина бурения может достигать 200 м, что влечёт удорожание самих работ и стоимости оборудования.

« Сердце » любой автономной системы водоснабжения — это насос. И скважина на песок, и скважина на известь работают с погружными насосами. Насос выбирают в зависимости от глубины скважины и требуемой производительности системы, а это напрямую влияет на его цену.

Выпускается множество различных моделей скважинных насосов и среди них предстоит выбрать оптимальный вариант по техническим характеристикам и габаритам

Есть ещё один тип скважины — абиссинский колодец. Отличие в том, что скважину не бурят, а прокалывают. « Рабочий » нижний участок трубы имеет заострённый наконечник, которым буквально пробивают грунт до водоносного слоя. Так же как и для скважины на песок, этот отрезок трубы имеет перфорацию, закрытую галунным сетчатым фильтром, а чтобы во время прокола фильтр держался на месте, диаметр у наконечника больше, чем у трубы. Сама труба выполняет одновременно две функции — обсадка и транспортировка воды.

Изначально абиссинский колодец задумывался для работы с ручной помпой. Сейчас для водоснабжения частных домов из абиссинского колодца используют поверхностные насосы, которые с учётом глубины кессона могут работать со скважинами до 10 метров (и то при условии, что диаметр трубы не будет больше 1,5 дюйма). К достоинствам этого типа скважины относятся:

• простота изготовления (при условии, что на участке нет выхода скальных пород);
• возможность обустройства оголовка не в кессоне, а в подвале (под домом, гаражом, хозпостройкой);
• невысокая цена насосов.

• небольшой срок службы;
• низкая производительность;
• неудовлетворительное качество воды в регионах с плохой экологией.

Для чего нужен кессон

Кроме защиты оголовка скважины от промерзания зимой, кессон должен иметь надёжную гидроизоляцию стен и пола, а также укрывать оборудование от осадков.

1. Люк. 2. Точка ввода трубы, идущей к потребителю. 3. Гофрированные стенки делают кессон прочнее. 4. Лестница позволяет без труда спуститься в кессон. 5. На дне кессона есть подготовленный патрубок для оголовка скважины

Кессоны можно изготовить самому из кирпича или бетона (по типу ленточного монолитного фундамента). Но есть достаточно предложений по продаже готовых форм из металла или пластика, с герметично закрывающейся крышкой, лестницей, отверстиями для оголовка скважины и подвода инженерных коммуникаций.

Размеры кессонов могут быть разными: от относительно небольшой по диаметру трубы (чтобы мог поместиться человек при проведении обслуживания оборудования), до полноценного « погреба » , в котором достаточно места даже для накопительной ёмкости.

Стальной кессон куда прочнее пластикового, однако он и тяжелее, сложно установить его на месте

Накопительная ёмкость — назначение и варианты размещения

Если не считать стоимость самой скважины, то насос самый дорогой элемент системы автономного водоснабжения. По сути, это электродвигатель, а для него самый « экстремальный » режим — это пуск. Частые остановки и запуски приводят к снижению ресурса.

Чтобы уменьшить количество срабатываний и не включать насос при каждом открывании крана, используют накопительную ёмкость. Она аккумулирует «оперативный» запас воды, а автоматика включает насос при снижении уровня до минимальной отметки и отключает при достижении максимальной. Для этого нужен поплавковый датчик (настроенный на два уровня) или датчик давления, который будет управлять запуском насоса. Причём управление может быть построено по принципу частотно-регулируемого электропривода, с плавным пуском и остановкой асинхронного электродвигателя.

Есть два варианта размещения гидроаккумулятора: на одном уровне с оголовком скважины и на чердаке или мансарде дома (если они утеплены и отапливаются).

Схема расположения аккумулирующей ёмкости на одном уровне с оголовком скважины. 1. Кессон. 2. Скважина. 3. Аккумулирующая ёмкость. 4. Внешний водопровод, прокладывается ниже уровня промерзания. 5. Насосная станция. 6. Внутренний водопровод

Схема расположения аккумулирующей ёмкости на чердаке. 1. Кессон. 2. Скважина. 3. Внутренний водопровод. 4. Аккумулирующая ёмкость. 5. Внутренняя разводка водопровода

В первом случае для подачи воды потребителям необходим ещё один насос, а точнее, насосная станция, которая включается при открывании крана и снижении давления в трубе (в схеме управления стоит обратный клапан и реле давления). Давление в такой системе стабильно высокое, но работа внутреннего водопровода будет зависеть от электросети.

Во втором случае подача воды к точкам проходит «самотёком», но воду от оголовка надо будет поднять ещё на несколько метров, а это дополнительная нагрузка на погружной насос. К тому же давление в системе будет невысоким и зависеть от уровня воды в ёмкости.

Система водоподготовки

Вода из скважины нуждается в очистке. Она начинается уже на стадии забора воды, так как твёрдые взвешенные частицы плохо воздействуют на работу насоса. В дальнейшем, чтобы довести качество воды до требуемого, необходима целая система водоподготовки.

Комплекс водоподготовки. 1. Фильтр грубой очистки. 2. Аэратор. 3. Фильтр обезжелезиватель. 4. Фильтр умягчения. 5. Бак регенерации с солевым концентратом. 6. Фильтр тонкой очистки. 7. Ультрафиолетовый обеззараживатель. 8. Компрессор. 9. Кран линии байпасс

Первый фильтр грубой очистки ставят перед накопительной ёмкостью. Он снижает нагрузку на насосную станцию. Но после него воду можно использовать только для полива. А для работы бойлера, системы отопления, посудомоечной машины и для личной гигиены вода должна по качеству соответствовать питьевой — мелкие взвешенные частицы и соли приводят к отложению в виде осадков и накипи, а это приведёт к выходу из строя оборудования.

Конкретную конфигурацию системы очистки можно построить только на основании лабораторного анализа воды. В качестве наиболее распространённых компонентов водоочистки можно назвать:

• фильтр тонкой очистки от механических примесей;
• умягчитель воды (снижает карбонатную и некарбонатную жёсткость);
• очищение от ионов железа;
• хлорирование или ультрафиолетовая стерилизация, ещё один фильтр тонкой очистки (угольный или на основе мелкозернистого песка);
• снижение кислотности.

В качестве отдельной опции в системе водоподготовки могут устанавливать фильтр обратного осмоса для получения питьевой воды высшего качества. Именно после него вода лучше всего подходит для готовки и напитков.

Внутренний водопровод частного дома

Внутренняя разводка водопровода в частном доме, в принципе, не отличается от стандартов городской квартиры.

Схема водопровода в частном доме со скважиной. 1. Скважина. 2. Аккумулирующая ёмкость. 3. Насосная станция. 4. Водоподготовка. 5. Контур ГВС. 6. Внутренний водопровод с коллекторной разводкой. 7. Блок очистки обратного осмоса

Если накопительная ёмкость стоит сверху, то используют верхнюю разводку без подкачки воды.

При размещении гидроаккумулятора в кессоне или подвале используют нижнюю разводку с подкачкой воды.

Главное преимущество частного дома — это возможность использования коллекторной, а не последовательной разводки. В этом случае к каждому потребителю ведут отдельную трубу, а не делают отвод от общей с помощью тройника. И тогда напор (давление) воды в точке потребления не будет зависеть от пользования водой остальными потребителями до этой точки — сказываться будет только расстояние от насосной станции и разница в уровне.
