Стол из водопроводных труб

Как сделать стол из металлической профильной трубы своими руками

Мебель, созданная своими руками, будет отличаться от купленной своей уникальностью и позволит учесть собственные пожелания по дизайну, а также значительно сэкономить. Среди современных материалов, которые используются в мебельном производстве, большой популярностью пользуются профильные трубы. Стол из профильной трубы для дачного участка или дома будет ничуть не хуже, чем покупной. Это самая простая конструкция, поэтому ее может сделать своими руками домашний мастер, обладающий минимальными навыками работы с профилями.

Профильная труба как материал для изготовления мебели

Профильные трубы используются не только в промышленности, они нашли свое применение и в частном строительстве. Из профиля изготавливают конструкции малых форм: заборы, лестницы и перила, решетки, каркасы для небольших домов, хозпостройки, навесы и беседки.

Мебель из металлопрофиля также нашла множество поклонников. Материал подходит для дачной и домашней мебели: столов и стульев, кроватей и стеллажей.

Популярность многофункционального металлического профиля обусловлена универсальными свойствами материала:

  • Профильная труба — полая, она имеет небольшой вес, поэтому как нельзя лучше подходит для создания легких конструкций. Ее легко перевозить и хранить, она не занимает много места.
  • Форма труб с квадратным или прямоугольным сечением придает устойчивость любой мебельной конструкции.
  • Ребра жесткости придают любому предмету мебели прочность. Стол из профильных труб не сломается, и не погнется, профили способны выдерживать большую физическую нагрузку.
  • Профильная труба имеет невысокую себестоимость, поэтому изделие из нее, выполненное своими руками, не бьет по карману.
  • Изделия из металлического профиля долговечны, им не страшны внешние воздействия — температурные, атмосферные, особенно, если трубы покрыть антикоррозийным средством.
  • Даже начинающий мастер, имеющий навыки слесарных и столярных работ, способен изготовить простые изделия из металлопрофиля. Для монтажа можно использовать сварочный аппарат или соединять элементы конструкции только с помощью болтов.

Обратите внимание! Затруднение может вызвать лишь изготовление изделий, где требуется выполнить изгиб труб. Для этого понадобится специальный трубогиб, хотя можно использовать и подручные средства, например, песок, чтобы придать трубе нужную форму.

Стол из профилей: дизайнерские решения

Наиболее простой вид мебели для самостоятельного изготовления для начинающих мастеров — стол.

Стол из профилей — довольно простое и очень прочное изделие. Его легко спроектировать, и затем создать модель, которая впишется в интерьер, доставит удовольствие при работе, и при этом не потребует больших затрат.

Профильные трубы хороши тем, что они отлично сочетаются с любыми материалами: пластиком, деревом, камнем, стеклом, МДФ и т.д.

Обратите внимание! Для изготовление стола чаще всего используют тонкостенные трубы с сечением 40×25 или 20х20 мм.

Столы из профильных труб прекрасно вписываются в деревенский стиль, лофт и хай-тек.

Дизайнерские решения могут быть любыми:

  • стол парта для школьника с отделениями для книг;
  • брутальных стол с массивной деревянной столешницей для столовой;
  • легкие конструкции для дачного участка;
  • стол-верстак;
  • стол-трансформер, где металлические профили используются в качестве элементов трансформаций;
  • журнальный или консольный стол;
  • двуногий стол, для которого в качестве другой опоры используется стена;
  • стол в виде барной стойки.

Можно экспериментировать с формами и размерами, создавая функциональный и декоративный предмет мебели.

Стол, изготовленный своими руками, будет предметом гордости за мастера и прослужит долгое время.

Примеры столов, каркасов и схемы:


Инструкция по изготовлению стола из профильной трубы

Алгоритм действий по изготовлению любой конструкции стола мало чем отличается.

Прежде чем приступить к работе, желательно составить план. Предварительная подготовка — немаловажный этап, который включает выполнение чертежа, необходимые расчеты, подготовка материалов и необходимых инструментов.

Для работы понадобится — столярный инструмент:

  • Болгарка для распиливания профилей.
  • Сварочный аппарат для соединение заготовок. В качестве альтернативы — дрель со сверлами для дерева и металла.
  • Чтобы обеспечить гладкий срез, понадобятся напильник, диски по металлу и по дереву, наждачная бумага для мелкой зачистки.
  • Столярный инструмент — молоток, долото, отвертки и шуруповерт с насадками разных диаметров.

После этого можно переходить к основному этапу:

  • Выполнить разметку и напилить трубы на нужные отрезки. Для самого простого варианта понадобится одна длинная и две короткие распорки, четыре ножки.
  • Сварить каркас или скрепить элементы конструкции болтами с обязательной проверкой точности соединения: углы между элементами должны быть прямыми.
  • Выполняется монтаж распорки.

  • Зачистка швов сварного каркаса и обработка его элементов антикоррозийным покрытием.

  • Установка на каркас столешницы из выбранного материала.
  • Финишная отделка зависит от назначения и дополнительных материалов. Отделка столешницы зависит от фантазии мастера и от того, из чего она выполнена: для дерева используют краску, лак, масло. Пластиковые поверхности чаще всего не требуют дополнительной обработки. Столы из профильных труб можно декорировать с помощью элементов ковки в качестве украшения.
  • Если стол будет использоваться в жилом помещении, чтобы уберечь напольное покрытие, лучше на ножки надеть специальные насадки.
Читать еще:  Сборка водопроводных труб

Создание столов с гнутыми ножками потребует необходимых навыков по использованию изогнутых форм профильных труб.

Обратите внимание! Если место для стола в помещении ограничено, можно установить стол на две ножки, а две другие заменят крепления, которые надежно зафиксируют конструкцию к стене.

TonichXL › Блог › Стол из полипропиленовых труб

Решил я себе тут сделать дополнительную горизонтальную поверхность.
Если положить фанеру, например — стол, ну или просто как дополнительная подпорка при каких-то работах с авто.
Можно, конечно было купить что-то готовое, но решил попробовать сделать из труб, ну а чтобы нет.
Трубы брал армированные на 25 мм. К ним больше всего нашел различного рода переходников.

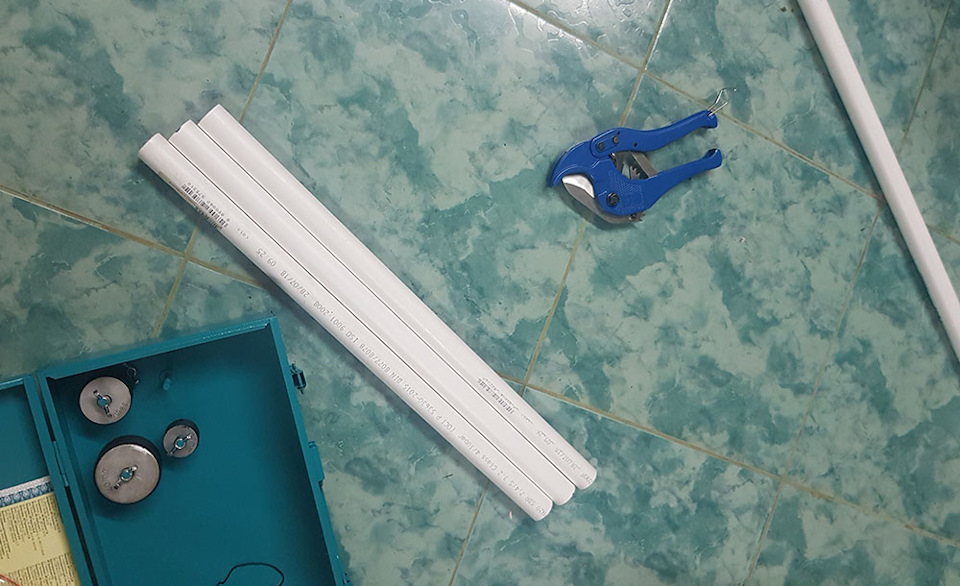

Закупаемся материалом и инструментами.

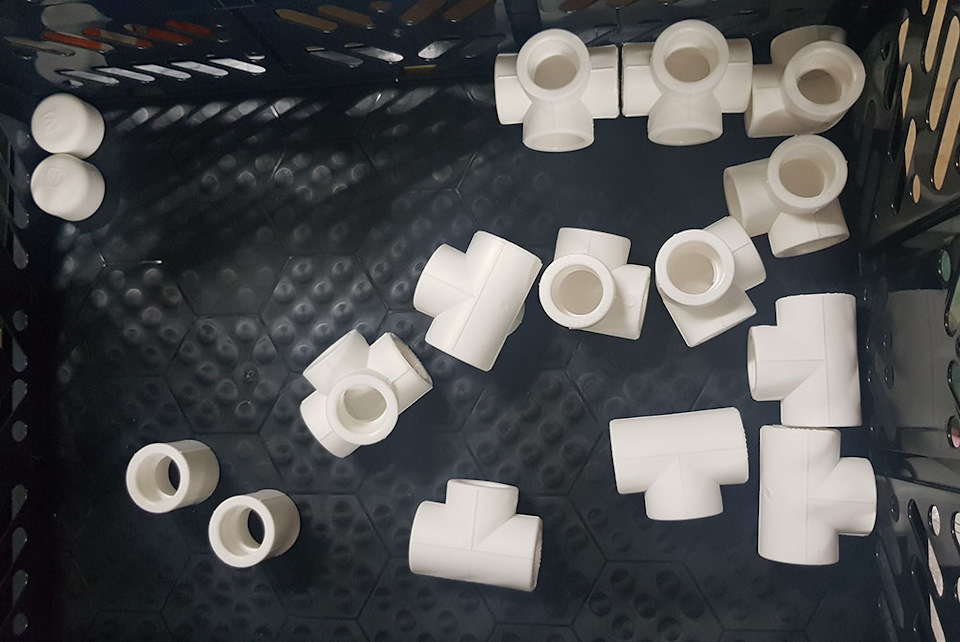

Нам нужны сами трубы, переходники, нож для резки труб и сама сварка для спайки труб.

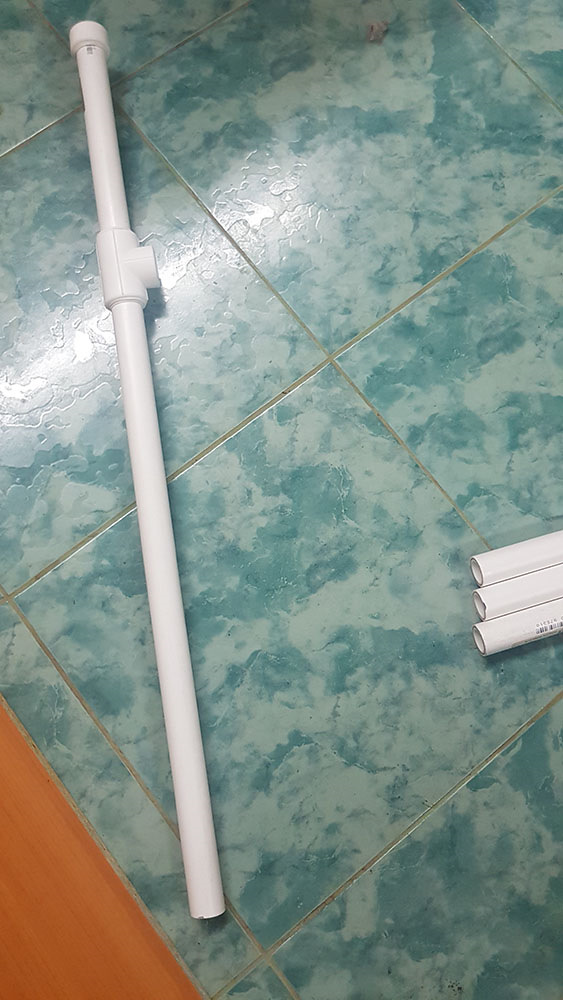

Для того, чтобы ножки стола были идеально ровно сделал такую ерунду.
Т.е. фиксаторы расположены строго на одной линии. Как только спаиваю две части трубы, тут же устанавливаю в данные фиксаторы. В тоне части трубы не перекашиваются относительно фитинга.

Сам процесс сварки

Вот уже почти готов каркас

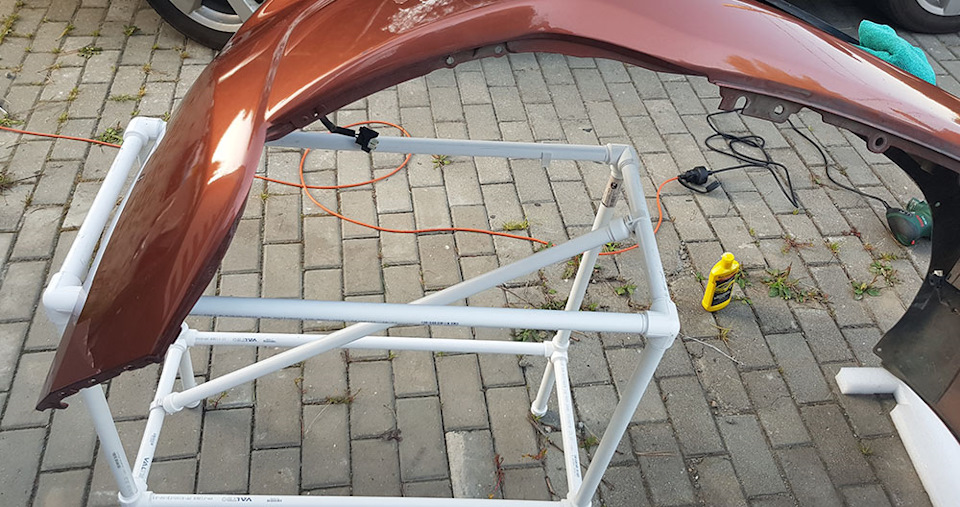

Ну и вот как его можно использовать. Очень удобно.
Если взять столешницу из ДСП или фанеры и прикрутить к ней крепежи, то можно сделать съемную столешницу.

Что касается устойчивости — конечно не сравниться со столиком из дерева или металл. Как видно, я даже сделал поперечину для большей устойчивости.
Вставать на него тоже не выйдет — не выдержит, да и качается.
Но именно как ЛЕГКИЙ и простой столик, который можно использовать как подставку или как дополнительную горизонтальную поверхность — отлично.

В отличие от металла — он легкий, в отличие от дерева — он не намокнет и не рассохнется под дождем.
Плюс сделать можно удобного для вас размера. Также если закрепить фиксаторы на стене, то его легко можно прислонить к стене и зафиксировать в этих защелках (как на фото 3). Там уже будет очень хорошая устойчивость.

Ерунда или нет — решайте сами, мне понравилось, я пользуюсь.

Как сделать стол из труб: правила работы с материалом, плюс фотоотчёт по выполненной сборке

Простой пример того, что вы с легкостью соберете из остатков водопровода

После монтажа водопровода или отопительной системы остаются обрезки труб. Что делать с этими отходами, неужели выбросить как строительный мусор? Ни в коем случае, ведь из ненужных материалов можно сделать красивую, современную и практически бесплатную мебель. Предлагаю простую сборочную инструкцию, по которой вы сделаете красивый письменный или журнальный стол.

Выбрать материалы

Многие не знают куда деть остатки пластиковых труб, а между тем из этого мусора можно сделать много полезных вещей

Пластиковые трубы — это общее наименование для широкого перечня полимерных изделий, которые отличаются толщиной стенки, устойчивостью к механическим нагрузкам, цветовым исполнением, фактурой поверхности и другими эксплуатационными свойствами.

Наибольшее распространение в бытовом строительстве получили трубы, изготовленные из поливинилхлорида (ПВХ), полиэтилена (ПЭ) и полипропилена (ПП). Самые прочные изделия из ПВХ и ПП, так как они демонстрируют большую жесткость в сравнении с гибкими полиэтиленовыми аналогами.

Сборочные материалы и основной инструмент для изготовления мебели

Упоминание о прочности материалов не случайно. Учитывая вес столешницы, несложно представить нагрузку, которая придется на опоры и, если их прочности будет недостаточно, они согнутся.

Таблица соотношения внешнего диаметра труб и толщины стенок

Прочность полимерных труб напрямую зависит от толщины стенки, тогда как толщина стенки определяется диаметром сечения. То есть, чем толще будут трубы, тем толще будут их стенки. Оптимальный вариант — изделия из полипропилена с внешним диаметром 25 и 40 мм.

Красивый и недорогой стол из ПВХ труб

Ого, давненько я не постил никаких мастер-классов! Я задумал снова использовать ПВХ в своих творениях, и на этот раз я сделал из него отличный офисный стол. Я хочу поделиться с вами, как сделать такой стол, так как, судя по количеству писем в моем ящике, многие заинтересовались.

В этом мастер-классе будет рассказано, как сделать ОЧЕНЬ большой стол из пустотелой двери и ПВХ-трубок и креплений. Такой стол подойдет для мастерских, офисов, семейных столовых и даже для детских. Я сделал десяток подобных в качестве рабочих столов в офис. Тот, что вы видите на фото, был первым моим творением.

Читать еще:  Схема водопровода в бане

Каждый такой стол стоит около 2500 рублей.

Мы бы могли закупить уже готовые столы вдвое дешевле, но эти выглядят куда более респектабельно. Их можно выкрасить в любой цвет, поверхность идеально ровная и гладкая. И самое большое преимущество — это размер — 91.5 х 203 см (36 х 80 дюймов).

Несколько важных моментов:

1. Полый заполнитель vs. Твердый заполнитель: Я выбрал полые комплектующие, чтобы снизить затраты. Поскольку никто не собирался использовать столы для тяжелых работ, не было нужды использовать суперпрочные материалы. Если хотите сделать прочный верстак, то лучше взять сплошную дверь, что обойдется в лишние 800 рублей. И такие двери значительно тяжелее (что не так уж плохо, конструкция отлично выдерживает и такой вес). Можно купить готовую столешницу в Ikea, если есть поблизости такой магазин.

2. Крепления: Все ПВХ запчасти были куплены мной в интернете. Вам понадобятся настольные заглушки, 4-сторонние и обычные Т-образные соединители. Общая сумма на один стол — 970 рублей. Эти затраты можно урезать, если использовать пайку вместо крестовых и Т-образных соединений, но это может хуже отразиться на внешнем виде готового стола.

3. Труба: я использовал ПВХ-трубки из обычного магазина сантехники. Располагая я большим бюджетом, я бы взял трубы не для сантехники, а для мебели, классом повыше и выглядящие лучше. Они прочнее и долговечнее, но экономия победила. Если мы и далее будем разрабатывать мебель из ПВХ, я буду пользоваться уже специальными материалами для мебели.

Шаг 1: Инструменты

Для этого стола нужно взять обычные инструменты:

1. Вам понадобится какой-то инструмент для нарезки труб — ножовка, специальный нож для пластиковых труб или электрическая торцовочная пила. Выбор за вами!

2. Перфоратор или электрический шуруповерт для крепления ножек стола к обратной стороне столешнице.

3. Вам нужно минимум 15 винтов с резьбой длиной 1,25 — 1,5 дюймов и ввертышей для саморезов. Ввертыши нужны не всегда, но иногда их используют для того, чтобы упрочнить крепление пластиковых чашечек к столешнице.

4. ПВХ-цемент нужен для упрочнения всех креплений. Все пластиковые части будут надежно склеены, и уже не распадутся. Вы можете использовать и маленькие полудюймовые шурупы, если нет цемента.


Я использовал мебельные фитинговые соединения из ПВХ. Это потому, что мне нужны были 4-сторонние Т-образные соединения, чашечки для ножек и чашки-заглушки с плоским верхом. Остальные элементы могут быть из класса сантехники, но в плане совместимости и глубины посадки классы между собой практически одинаковы.

Я заказывал все эти детали в интернете. Неважно, в каком магазине, лишь бы в ассортименте был весь нужный вам набор.

Я заказал такие детали:

  • 5 x 1-1/4” ПВХ торцевых заглушек
  • 5 x 1-1/4” ПВХ настольных заглушек
  • 4 x 1-1/4” ПВХ 4-сторонних Т-образных соединителя
  • 4 x 1-1/4” ПВХ обычных Т-образных соединителя
  • 2 x 1-1/4” ПВХ крестообразных соединителя

    Я использовал трубу для сантехники, чтобы сэкономить на стоимости материалов, так как мебельные трубы могут стоить гораздо дороже. На один стол у меня ушло около 12 м трубок, я купил 3-метровые трубы, которые разрезал на такие отрезки:

  • 5 х 7.5 см (3 дюйма)
  • 10 х 30 см (12 дюймов)
  • 4 х 50 см (20 дюймов)
  • 4 х 75 см (30 дюймов)

    Шаг 3: Сборка: Сторона 1

    Я наглядно покажу каждый этап сборки в набросках. Я использовал программу SketchUp. Это лучше, чем показывать вам наш грязный рабочий офис, куда мы переезжали, на фотографиях.

    Сборка стороны 1

    Первой нужно собрать одну из двух сторон ПВХ-рамы, используя обычные и 4-сторонные Т-образные соединения, плоские заглушки и настольные заглушки, которые отмечены на рисунке. Сами элементы креплений подписаны ЧЕРНЫМ, размеры отрезков труб — КРАСНЫМ . Это будет “СТОРОНА 1”, или левая сторона стола.

    Сначала я рекомендую сборку всухую, а ЗАТЕМ уже можно разобрать все и снова скрепить цементом. Как вы наверняка слышали, после склеивания ПВХ-цементом детали уже не отсоединишь друг от друга ничем.

    Наносите ПВХ цемент только на внутреннюю сторону соединителя, на стоп-линию. Убедитесь, что все части вставлены друг в друга, как положено, а затем вдавите трубу в соединитель и подержите секунд 30.

    ПРИМЕЧАНИЕ: большинство людей посоветуют накладывать цемент и на соединитель, и на трубу, но лично я убедился, что в этом нет нужды.

    ЕЩЕ ОДНА ВАЖНАЯ ВЕЩЬ: Если вы не хотите использовать цемент, так как он вреден при использовании в помещениях, используйте шуруп между соединителем и трубой, чтобы уплотнить крепление.

    Читать еще:  Соединения полиэтиленовых труб водопровода

    И ЕЩЕ ОДНО ПРИМЕЧАНИЕ: я попытался закрепить трубы так, чтобы все их отметки были направлены назад (зад — это где стоят 4-сторонные Т-образные соединители). Таким способом их не будет видно снаружи стола, и не надо стирать их ацетоном для более опрятного вида. У меня все-таки не получилось спрятать все надписи, как видно по фото. Учитесь на моих ошибках.

    Шаг 4: Сборка: Сторона 2

    Этот шаг точно повторяет предыдущий, но конструкция “Стороны 2” зеркально отображает “Сторону 1”. 4-сторонние Т-образные соединители смотрят в противоположном направлении, когда стоят сзади.

    В этом чертеже также размеры труб обозначены КРАСНЫМ , а соединители ЧЕРНЫМ.

    Шаг 5: Сборка: ЗАДНЯЯ ЧАСТЬ

    Настало время собрать “Заднюю часть” стола, которая еще проще предыдущих. Вам понадобится настольная заглушка, плоская заглушка и два крестообразных соединителя (мы такие еще не использовали). Соедините ими длинные отрезки труб (75 см или 30 дюймов) так, чтобы по форме было нечто вроде телефонного столба.

    Для сборки центрального “столба” положите все на пол, чтобы все длинные трубы были параллельны друг другу. Так будет удобнее и точнее.

    Шаг 6: Сборка: Объединение фрагментов

    Теперь нужно собрать все ПВХ-фрагменты в одну конструкцию.

    Вставьте концы труб с “задней стороны” в соответствующие соединители СТОРОНЫ 1 и СТОРОНЫ 2. В конце должно получиться, как на чертеже. Опять же, я рекомендую сначала собрать все всухую, а затем уже клеить на цемент.

    Как только в сухом виде сборка сошлась, отделите части друг от друга и нанесите ПВХ-цемент в соединители СТОРОНЫ 1 и вставьте трубы задней части в 4-сторонние Т-шки СТОРОНЫ 1. Быстро убедитесь, что все сидит как надо, сожмите на 30 секунд.

    Далее нанесите ПВХ-цемент на соединители СТОРОНЫ 2 и вставьте трубы с задней части в 4-сторонние Т-шки СТОРОНЫ 2. Сожмите на 30 секунд.

    Вот вы и закончили раму! Уже почти все!

    Шаг 7: Сборка: Столешница

    Недостатки пустотелой двери:

    Пустотелые двери состоят из внешней рамы и разных горизонтальных перекладин. Между ними пространство либо заполнено картоном, либо пеной, либо же вообще ничем.

    Извне мы не можем видеть, что там внутри двери, так что можно только наугад вкручивать шурупы для закрепления столешницы на настольных чашках. Можно с одинаковой вероятностью угодить в планку или в мягкий картон. В тех местах, где картон, лучше использовать ввертыш, чтобы лучше скрепить конструкцию. Вот как это делается:

    1. Положите пустотелую дверь на пол той стороной, которая будет лицевой панелью стола. Затем наложите ПВХ-конструкцию поверх, верх ногами, чтобы настольные заглушки примыкали к двери.

    2. Отцентрируйте всю конструкцию (на глаз, конечно), чтобы она была на одинаковом расстоянии от краев двери. Затем используя карандаш, отметьте места, где отверстия заглушек соприкасаются с дверью.

    3. Снимите ПВХ-конструкцию с двери и отложите в сторону. Дрелью или электрическим шуруповертом вкрутите по шурупу в каждую отмеченную точку.

    * Если шуруп проходит легко, вы попали в пустоты двери. Уберите шуруп и вставьте ввертыш в такие отверстия (можно просверлить отверстие побольше, если нужно)
    * Если шуруп идет потуже, вы попали в планку, и тут можно обойтись без ввертыша. Снимите шуруп.

    Как только вы определились с тем, где нужные ввертыши, а где нет, убедитесь, что все шурупы выкручены из двери и снова поставьте ПВХ-конструкцию верх ногами на дверь, подогнав позицию заглушек под сделанные отверстия.

    ПРИМЕЧАНИЕ: Всего этого можно избежать, используя сплошную массивную дверь. Будет дороже, но проще.

    Наконец, вставьте шурупы и закрутите, скрепив тем самым столешницу и ножки. Перед вами готовый стол, правда верх ногами.

    Шаг 8: Закончено: Переверните и все!

    Поставьте стол на ножки, и можно приступать к работе за удобным, огромным и прочным столом! (конечно, если я объяснил все правильно, и вы следовали моим указаниям).

    Можно покрасить стол или же покрыть лаком. Мы придерживаемся “натуральности” в дизайне. Однако, на стол то и дело что-то капает, оставляя за собой следы. Так что я все-таки советую покрыть столешницу какой-то водонепроницаемой краской или другим покрытием.

    Как и с любым другим изделием из ПВХ и составных частей, вы можете изменять конструкцию под ваши конкретные нужды. Есть двери покороче, так что можно заменить отрезки труб с 30 дюймов на 24 (60 см) или другой размер. Вы можете увеличить высоту стола, заменив 3-дюймовые отрезки на более длинные. Так стол будет больше подходить под стоячую работу.

    Надеюсь, вам понравилась моя задумка и ее воплощение! Делитесь впечатлениями в комментариях, задавайте вопросы, если нужно!
