Как работает вытяжная вентиляция

Приточно-вытяжная вентиляция: принцип работы и особенности обустройства

В помещении, наполненном свежим воздухом, легче дышится, продуктивнее работается и крепче спится. Но открывать окно для проветривания каждые 2-3 часа проблематично, вы согласны? Особенно, в ночное время, когда все члены семьи сладко спят.

Одним из автоматизированных решений для этой задачи является приточно-вытяжная вентиляция (ПВВ) помещения. Но как правильно ее сделать? Мы поможем вам изучить принцип работы и разобраться с особенностями обустройства.

В нашей статье рассмотрены составные элементы приточно-вытяжной системы, правила их расчета и нормативы воздухообмена в помещениях различного типа.

Подобраны схемы обустройства вентиляции, фото с изображением отдельных элементов системы, приведены полезные видеорекомендации по устройству вентсистемы в частном доме своими руками.

Что такое вентиляция?

Как часто мы проветриваем комнату? Ответ должен быть максимально честным: 1–2 раза в день, если не забыли открыть окно. А ночью сколько раз? Риторический вопрос.

Согласно санитарно-гигиеническим нормам общая масса воздуха в комнате, где постоянно находятся люди, должна полностью обновляться каждые 2 часа.

Под обычной вентиляцией понимают процесс обмена воздушных масс между замкнутым пространством и окружающей средой. Этот молекулярно-кинетический процесс предоставляет возможность удаления излишков теплоты и влаги с помощью фильтрационной системы.

Вентиляция также обеспечивает соответствие воздуха в помещении санитарно-гигиеническим требованиям, что накладывает собственные технологические ограничения на оборудование, которое будет генерировать этот процесс.

Вентиляционная подсистема – совокупность технологических устройств и механизмов для забора, отвода, перемещения и очистки воздуха. Она является частью комплексной системы коммуникаций помещений и зданий.

Рекомендуем не сопоставлять понятия вентиляции и кондиционирование – очень схожие категории, которые имеют ряд отличий.

1. Основная идея. Кондиционирование обеспечивает поддержку определённых параметров воздуха в замкнутом пространстве, а именно температуру, влажность, степень ионизации частиц и тому подобное. Вентиляция же производит управляемую замену всего объёма воздуха через приток и отвод.
2. Главная особенность. Система кондиционирования работает с воздухом, который находится в помещении и сам приток свежего воздуха может вообще отсутствовать. Система вентилирования всегда работает на границе замкнутого пространства и окружающей среды посредством обмена.
3. Средства и методы. В отличие от вентиляции в упрощённом виде кондиционирование являет собой модульную схему из нескольких блоков, которая обрабатывает небольшую часть воздуха и таким образом поддерживает санитарно-гигиенические параметры воздуха в указанном диапазоне.

Система вентиляции в доме может быть расширена до любого необходимого масштаба и обеспечивает, в случае аварийной ситуации в помещении, довольно быструю замену всего объёма воздушной массы. Что происходит с помощью мощных вентиляторов, нагревателей, фильтров и разветвлённой системы трубопроводов.

Вам может быть интересна информация от обустройстве вентиляционного трубопровода из пластиковых воздуховодов, рассмотренная в другой нашей статье.

Выделяют несколько классов вентиляции, которые можно разделить относительно способа генерации давления, распространения, архитектуры и назначения.

Искусственное нагнетание воздуха в системе производится с помощью нагнетательных установок — вентиляторов, воздуходувок. Увеличив давление в системе трубопроводов, можно перемещать газовоздушную смесь на большие расстояния и в значительном объёме.

Это характерно для промышленных объектов, производственных помещений и общественных объектов с центральной системой вентилирования.

Рассматривают системы вентиляции местные (локальные) и центральные. Локальные системы вентиляции — “точечные” узконаправленные решения для конкретных помещений, где необходимо строгое соответствие стандартам.

Центральное вентилирование предоставляет возможность создать регулярный обмен воздуха для значительного количества одинаковых по назначению помещений.

И последний класс систем: приточные, вытяжные и комбинированные. Приточно-вытяжные системы вентиляции обеспечивают одновременный приток и вытяжку воздуха в пространстве. Это наиболее распространённая подгруппа систем вентилирования.

Такие конструкции обеспечивают лёгкое масштабирование и обслуживание для самых разнообразных помещений промышленного, офисного и жилого типа.

Физическая основа вентсистемы

Приточно-вытяжная вентиляционная система являет собой многофункциональный комплекс сверхбыстрой обработки газовоздушной смеси. Хоть это и система принудительной транспортировки газа, но в её основе лежат вполне объяснимые физические процессы.

Само слово “вентиляция” тесно связано с понятием конвекции. Она является одним из ключевых элементов при перемещении воздушных масс.

Конвекция — явление циркуляции тепловой энергией между холодными и теплыми потоками газа. Существует естественная и принудительная конвекция.

Немного школьной физики для понимания сути происходящего. Температура в комнате определяется температурой воздуха. Переносчиками тепловой энергии являются молекулы.

Воздух — многомолекулярная газовая смесь, которая состоит из азота (78%), кислорода (21%) и остальных примесей (1%).

Находясь в замкнутом пространстве (помещении), имеем неоднородность температуры относительно высоты. Это связано с неоднородность концентрации молекул.

Учитывая равномерность давления газа в замкнутом пространстве (помещении), согласно основного уравнения молекулярно-кинетической теории: давление пропорционально произведению концентрации молекул на их среднюю температуру.

Если давление везде одинаково, тогда произведение концентрации молекул на температуру в верхней части комнаты будет эквивалентна такому же произведению концентрации на температуру:

Чем ниже температура, тем больше концентрация молекул, а значит и больше общая масса газа. Поэтому говорят, что тёплый воздух “легче”, а холодный — “тяжелее”.

В связи с вышеизложенным становится ясен основной принцип обустройства вентиляции: подача (приток) воздуха обычно оборудуется снизу помещения, а отвод (вытяжка) — сверху. Это аксиома, которую требуется учитывать во время проектирования системы вентиляции.

Особенности приточно-вытяжной вентиляции

Приточно-вытяжная вентиляция взаимодействует с двумя разными по составу и назначению потоками воздуха, которые впоследствии обрабатываются.

В ПВВ всё необходимое оборудование и дополнительные системы размещены в едином каркасе, который можно устанавливать внутри лоджии, на чердаке, на стене снаружи дома и т.д.

Специальная конструкция установки предоставляет широкие возможности по обеспечению вентилирования практических любого количества комнат в здании.

Кроме основной функции перемещения воздуха, приточно-вытяжная вентиляция включает в себя следующий арсенал вспомогательных подсистем и дополнительных функций.

Среди которых следующие:

• охлаждение и подогрев воздуха;
• ионизация и увлажнение частиц;
• обеззараживание и фильтрация воздуха.

Рассмотрим типичный рабочий цикл приточно-вытяжной системы вентилирования, которая базируется на двухконтурной модели транспортировки.

На первом этапе происходит забор холодного воздуха от окружающей среды и вытяжка тёплого воздуха из помещения. С обеих сторон воздух проходит систему очистки.

После холодный воздух передаётся в калорифер (нагреватель) — характерно для ПВВ с рекуперацией тепла. Кроме того, тепло холодному газу передаётся от вытяжного тёплого воздуха — характерно для обычных систем.

После нагревания и обмена теплом вытяжной отработанный воздух отводится через внешний канал, а нагретый свежий воздух подаётся в помещение.

Главными принципами работы приточно-вытяжной вентиляции являются эффективность и экономия.

Классическая схема приточно-вытяжной вентиляции имеет следующие преимущества:

• высокая степень очистки входного потока
• доступная эксплуатация и обслуживание съёмных элементов
• целостность и модульность конструкции.

Для расширения функционала приточно-вытяжные установки оснащают вспомогательными блоками управления и контроля, фильтр-системами, датчиками, автотаймерами, шумоглушителями, сигнализаторами перегрузки электродвигателей, рекуперативными блоками, поддонами для конденсата и т. п.

Долой духоту: все о приточной вентиляции

Некачественную вентиляцию или вовсе ее отсутствие определяют по следующим признакам:

Ощущение духоты и
«спертости» воздуха

Плесень на стенах
или потолке

Конденсат на окнах

Герметичность помещения (пластиковые окна, утепление потолка и стен и т.д.)

Повышенная влажность в помещении

Приток воздуха можно обеспечить простым проветриванием, однако у этого способа имеются недостатки: через открытые окна проникает не только кислород, но и шум, пыль, аллергены и холод. Куда эффективнее организовать приточную вентиляцию.

Что такое приточная вентиляция

Приточная вентиляция – это система, которая доставляет свежий воздух с улицы в помещение. В зависимости от вида и модели она может состоять из следующих элементов:

Вентилятор

Именно вентилятор «затягивает» воздух внутрь помещения. От его мощности зависит производительность всей системы. Однако вентиляция, состоящая из одного только вентилятора в стене, не слишком отличается от открытых окон. Конечно, свежий воздух будет поступать регулярно, но вместе с ним к Вам попадут загрязнители и уличный холод.

Фильтры

Они предотвращают попадание в помещение шерсти, пуха, пыли, пыльцы, выхлопных газов – всего, чем «богат» уличный воздух. Воздушные фильтры для систем вентиляции различаются в зависимости от конкретного загрязнителя. Некоторые приспособления справляются на ура даже с микроскопическими загрязнениями, а некоторые избавят Вас разве что от насекомых и крупных комьев пыли.

Нагревательный элемент

Он обеспечивает подогрев воздуха в холодное время года. Бывает водяным и электрическим. Водяные нагреватели используют, как правило, в просторных помещениях, а для небольшой комнаты достаточно электрического.

Рекуператор

Его используют, чтобы снизить затраты на подогрев в зимнее время. Он передает холодному уличному воздуху тепло уже отработанного, комнатного.

Система шумопоглощения

Некоторые вентиляторы для приточной вентиляции работают слишком громко. Чтобы снизить уровень шума, при разработке используют звукоизоляционные материалы.

Воздуховоды

Трубы, по которым движется воздух. Они могут изготавливаться из пластика, алюминиевых сплавов или нержавеющей стали, быть твердыми или гибкими – их характеристики зависят от конкретной вентиляционной системы.

Система автоматического контроля

Она соединяет в себе температурный датчик, регулятор скорости вращения вентилятора, контроллер уровня загрязнения фильтров и многое другое. Благодаря автоматике Вы можете не беспокоиться о работе вентиляции – она будет работать самостоятельно.

Виды приточной вентиляции

Классификаций приточной вентиляции насчитывается несколько. Для начала давайте разберем общие категории, а затем перейдем к конкретным вариантам.

По наличию или отсутствию воздуховодов:

Бесканальные – свежий воздух проходит через отверстие в стене или окне. Например, к этому виду относятся приточные клапаны.

Канальные – воздух проходит через систему воздуховодов.

По конструкции:

Моноблочные. Этот тип вентиляции состоит из одного блока, в котором соединены все элементы – вентилятор, фильтры, нагреватель и т.д.

Сборные – все элементы системы соединены между собой воздуховодами.

По способу вентиляции:

Общеобменная приточная вентиляция – воздух равномерно поступает в разные участки помещения, например в каждую комнату квартиры.

Местная – предназначены для подачи воздуха только в определенном месте, например в одной комнате.

По способу циркуляции воздуха:

С естественной циркуляцией. По сути, такая вентиляция – это просто отверстие в стене с решеткой, через которую проходит воздух с улицы.

С принудительной циркуляцией. В этом виде главную роль играет вентилятор, который создает необходимое давление для «затягивания» воздуха внутрь.

Бытовые решения

Компактные приточные установки – оптимальное решение для квартиры или небольшого офиса. Они бывают следующих видов:

Они монтируются в окно или в стену. Через небольшие отверстия клапаны доставляют в помещение свежий воздух. В них либо встроен фильтр грубой очистки от насекомых и крупных загрязнений, либо отсутствует фильтрация вовсе. Производительности клапана по притоку воздуха хватает не более чем на одного человека.

Монтируются в стену и отличаются от стеновых приточных клапанов наличием вентилятора и более эффективных фильтров. Благодаря вентилятору повышается производительность прибора. В зависимости от модели может присутствовать функция нагрева воздуха и управление с пульта.

Три фильтра в приборе очищают уличный воздух от крупной пыли, аллергенов, мельчайших загрязняющих частиц PM2.5 и вредных газов. Производительности бризера может хватить на пятерых человек. Специалисты монтируют его при помощи алмазного бурения стен всего за час.

Управлять бризером и другой климатической техникой, составлять расписание их работы и задавать необходимые настройки прямо со смартфона поможет система Magic Air. Также она отслеживает температуру воздуха, влажность и количество углекислого газа.

БАЗОВАЯ СТАНЦИЯ TION MAGICAIR

Несмотря на различия этих трех бытовых решений, все они обладают неоспоримыми преимуществами:

Свежий воздух

Духота перестанет мучить Вас; работать или отдыхать в помещении станет гораздо приятнее.

Быстрый монтаж

Установка приточной вентиляции занимает от 10 минут до часа. Наслаждаться свежим воздухом можно почти сразу после покупки прибора.

Привлекательная цена

К примеру, вентиляционный клапан можно купить за 600 рублей. Бризер, конечно, обойдется дороже, однако стоимость такого прибора с трехступенчатой фильтрацией все же остается значительно дешевле центральной вентиляции.

Масштабное решение

Кроме бытовых решений, которые часто применяют для квартир или небольших частных домов, существует глобальный вариант – центральная приточная вентиляция. Как правило, при монтаже ее скрывают за подвесным потолком. Ее разветвленные воздуховоды доставляют воздух во все необходимые комнаты или участки помещения. Благодаря своим внушительным размерам центральная вентиляция вмещает несколько фильтров, нагреватель и многие другие комплектующие.

Почему же она не столь популярна, как приточный клапан или бризер? А дело вот в чем:

• Долго. Для монтажа центральной приточной вентиляции требуется много места, поэтому работы по проектированию и установку занимают много времени.
• Трудно. Установить центральную вентиляцию самостоятельно не получится – необходима помощь специалистов.
• Дорого. Во-первых, у самой вентсистемы «кусается» цена. Во-вторых, добавьте к ее стоимости расходы на проектирование, установку, ремонт потолка, обслуживание воздуховодов и фильтров – выйдет сумма, как минимум, с пятью нулями. Такое приобретение действительно необходимо, как правило, только для больших помещений.

Как выбрать приточную вентиляцию

Чтобы подобрать необходимый тип приточной вентиляции, важно учесть три основных параметра:

Естественная вентиляция: описание, задачи и разновидности

Основополагающим фактором здоровья и комфортного микроклимата для человека является естественная вентиляция помещения, в котором он живёт и работает.

Находясь в здании, люди непрерывно подвергаются воздействию негативных условий: повышенная концентрация едких веществ, источаемых строительными и отделочными материалами; в процессе дыхания кислород превращается в углекислоту; образование продуктов горения от газовых приборов; пыль и шерсть животных содержат аллергены; некоторые комнатные растения выделяют ядовитые вещества.

Вентиляция препятствует образованию опасной концентрации вредных веществ в помещении.

Принцип работы и разновидности

Для начала необходимо разобраться, что такое естественная вентиляция и чем она отличается от механической системы проветривания.

Естественная вентиляция представляет собой систему, эксплуатация которой не подразумевает никаких технологических установок, приводящих в движение воздушные потоки (вентиляторы, рекуператоры, приточно-вытяжные установки).

Чтобы изучить устройство и принцип действия естественной вентиляции необходимо вспомнить законы физики. Воздух на улице и в помещениях имеет, как правило, разные значения температуры и атмосферного давления. Через фрамугу окна или воздуховод, расположенный в стене, более плотный прохладный воздух проникает внутрь здания, а более лёгкий и тёплый, но уже загрязнённый воздух «выталкивается» наружу через вытяжные каналы, находящиеся выше точки притока.

Естественная вентиляция подразделяется на организованную (канальную) и самопроизвольную (бесканальную). В первом случае приток воздуха осуществляется через открытые двери, фрамуги, естественные щели здания. Выведение отработанных воздушных масс происходит через вытяжные шахты, расположенные в стенах и имеющие отверстия на кухне, в подсобных помещениях, в ванной комнате. Для организации канальной вентиляции в стенах и перекрытиях дома монтируют систему пластиковых или металлических каналов для притока свежего воздуха.

Факторы, влияющие на скорость и объём воздушного потока

Эффективность естественной вентиляции обусловлена природными факторами, что позволяет снизить энергозатраты по обслуживанию дома на 10-30%.

Перечень составных элементов, участвующих в естественном воздухообмене:

1. Температура на улице и внутри помещения. Чем значительнее разница наружной и внутренней температуры, тем больше скорость и объём воздушных масс. В холодное время года естественная вентиляция функционирует наиболее продуктивно за счёт максимальной разницы плотности воздуха. С наступлением тепла значения удельного веса уличного и комнатного воздуха начнут выравниваться, что приведёт к ослабеванию тяги. В летний период, когда температура воздуха на улице достигает 28-30ºС, а в комнате ‒ 22-24ºС, возникает эффект обратной тяги, что ни в коем случае не говорит о неисправности системы вентиляции.
2. Особенности обустройства вытяжной трубы. Чем выше вытяжная труба над поверхностью ‒ тем ниже показатели атмосферного давления, следовательно, тем сильнее тяга воздушных потоков из помещений.
3. Влажность воздуха. Повышение относительной влажности воздуха при естественной вентиляции снижает скорость воздушного обмена.
4. Скорость и направление ветра. Усиление силы ветра способствует понижению давления на исходе вытяжных труб, тем самым увеличивая объём выходящего из помещения воздуха. В безветренную тёплую погоду воздухообмен ослабевает.

Основные функции

Основной функцией естественного проветривания является обеспечение притока свежего воздуха извне и устранение загрязнённого пылью, излишней влагой и вредными парами отработанного воздуха внутри помещения.

Основные составляющие благоприятного качества жизни для человека: температура и влажность воздуха соответствуют санитарно-гигиеническим нормам, отсутствие углекислого и других вредных газов в жилом или производственном помещении, воздушный поток по комнате распределяется оптимально, не создавая сквозняков.

Для обеспечения комфортной воздушной среды используется вентиляционный клапан стеновой, представляющий собой технологический канал из пластика или металла. Клапан монтируется в стены или оконные проёмы и создаёт естественный приток воздуха за счёт перепада давления между прохладным уличным (более плотным) и тёплым воздухом в помещении. Перемещение воздушных масс осуществляется благодаря работе вытяжки или наличию вентиляционных каналов.

Виды схем и их различия

Подбор схемы для устройства естественной вентиляции в многоквартирном многоэтажном доме зависит от количества этажей, конструктивных особенностей и планировки здания, степени загрязнения окружающего воздуха, уровня шума конкретного района.

Важно учитывать строительные нормы и правила ‒ невозможно смонтировать индивидуальные параллельные вытяжные шахты для каждой квартиры дома, в котором более 9 этажей. В строительстве высотных зданий применяются две утверждённые схемы.

Первый вариант предусматривает вывод всех вентиляционных каналов на чердак и объединение их в общий горизонтальный воздуховод, имеющий один выход с наиболее удобным расположением.

Второй вариант предполагает присоединение каждой квартиры к общему вентиляционному стояку параллельными каналами, по которым отработанный тёплый воздух удаляется посредством вертикальных воздуховодов над кровлей.

Отличие этих схем состоит в наличии или отсутствии горизонтального воздуховода на чердаке и в оснащении (отсутствии) общими воздушными стояками.

Чтобы сделать естественную вентиляцию в частном доме вытяжные шахты не используют. Исключение составляют коттеджи выше 2 этажей с подвалом. В доме создаётся естественная тяга воздушных масс от окна или двери, выходящих через печной или каминный дымоход. При отсутствии камина монтируется вытяжная труба. Она проходит горизонтально через кухню, санузел, подсобные помещения и выводится вертикально на крышу.

Преимущества и недостатки естественной вентиляции

Правильно спроектированная и смонтированная естественная приточно-вытяжная вентиляция поддерживает оптимальные условия воздухообмена для жизнедеятельности человека, способствует сохранению его работоспособности и крепкого иммунитета.

Преимущества естественной вентиляции:

1. Не требует использования сложного технологического оборудования и подключения к источнику энергии.
2. Не нуждается в регулярном обслуживании и ремонте на протяжении длительного срока эксплуатации.
3. Не создаёт постороннего шума и вибрации.
4. Возможно сочетание с техникой для ионизации, кондиционирования, подогрева, осушения либо увлажнения воздуха.
5. Отсутствуют расходы на электроэнергию.

К недостаткам относятся: низкая интенсивность воздухообменного процесса; отсутствие возможности регулировки системы; недостаточная скорость воздушных масс приводит к образованию конденсата и плесневых грибков. Максимальная эффективность естественной вентиляции обеспечивается только в холодное время года и в ветреную погоду.

Принципы расчёта для разных помещений

Расчёт естественной вентиляции производится в зависимости от функционального назначения помещения, количества и метража комнат, числа проживающих людей. Учитывая эти данные предстоит определить фактические габариты и необходимое количество вытяжных каналов.

Нормы воздухообмена в помещении регламентируются общероссийскими СНиП и отдельными региональными нормативами.

Для того, чтобы сделать правильный расчёт естественной вентиляции необходимо знать, что вытяжка оборудуется только для кухни и санузла, кладовок, подвалов и чердаков. Жилые комнаты обеспечиваются исключительно притоком воздуха: установка в них вытяжки создаст сквозняки и значительную потерю тепла в зимний период. Движения воздушных масс проходят общим потоком или «параллельно» через всё помещение.

Принцип расчёта естественного воздухообмена по кратности

Кратность обмена ‒ коэффициент, выражающий количество удаляемого отработанного воздуха из помещения в течение часа.

Расчёт производится по формуле: L=N×V

Где: L ‒ необходимый объём воздуха; N ‒ нормы воздухообмена (регламентируется СНиП, берётся из таблицы); V ‒ объём конкретного помещения в м³.

Оценка качества вентиляции и её обслуживание

Возведение жилых, административных и производственных зданий на стадии проектировки предполагает наличие каналов для естественной вентиляции.

Ошибки при устройстве системы воздуховодов приводят к нарушению циркуляции или недостаточному притоку свежего воздуха. В результате люди рискуют подвергнуться воздействию болезнетворных микроорганизмов, содержащихся в отработанном воздухе либо отравиться едкими парами. Особо остро эта проблема касается жилых домов с газовыми приборами, технологических и авторемонтных корпусов, медицинских учреждений.

Провести оценку качества работы вентиляции можно элементарным способом при помощи тонкого листа бумаги. Необходимо открыть дверь или фрамугу в помещении и приложить бумажный лист к вытяжной вентиляционной решётке. Качественная вентиляция притянет и будет удерживать бумагу силой тяги.

Профессиональной оценка степени засорения вентиляционных каналов осуществляется анемометром. Прибор измеряет мощность воздушных потоков, образующихся вследствие пониженного давления.

Подведение итогов

Естественную вентиляцию помещений невозможно полностью заменить никакими высокотехнологичными и современными устройствами для очищения, кондиционирования, увлажнения или принудительной вентиляции воздуха. Однако для максимальной безопасности жильцов рекомендуется совмещать естественное проветривание с приборами принудительной вытяжки, расположенными над газовыми плитами, в туалете и ванной комнате, в примыкающем гараже частного дома, цокольном помещении.

Приточно-вытяжная вентиляция

Чтобы получить коммерческое предложение, отправьте заявку на email info@evro-holod.ru или позвоните по телефону +7 (495) 745-01-41

Что такое приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция — это система, которая обеспечивает приток чистого и свежего воздуха в помещение, а так же удаляет вредный отработанный воздух из него. Обе этих функции выполняются одновременно. Как правило, подобную вентиляцию устанавливают в загородных домах и коммерческих помещениях п лощадью свыше 100 кв.м.

Использовать приточно-вытяжную систему вентиляции с рекуперацией в загородных домах очень выгодно, так как резко, практически до 90% (!), снижаются расходы на отопление дома. Ведь благодаря встроенной системе теплообмена (рекуперации тепла) отпадает необходимость в подогреве входящего потока воздуха, вследствие чего значительно экономятся энергозатраты, идущие на обогрев дома, а с ними и ваши деньги.

Приточно-вытяжные установки применяются в жилых помещениях, на промышленных, общественных и административных объектах.

Преимущества приточно-вытяжной вентиляции

• осуществляет постоянную замену отработанного воздуха в помещении
• осуществляет очищение и прогрев воздуха когда необходимо
• существуют системы, предусматривающие также увлажнение воздуха в заданных пределах, используя поступившую в приточные массы воздуха выделяющуюся в канале влаги, тем самым решая проблему отвода конденсата
• рекуперация тепла — повышение температуры подаваемого воздуха, используя тепло вытягиваемого воздуха с экономией электроэнергии

Минусы приточно-вытяжной вентиляции

• Шум от вентиляторов
• Не предусмотрено охлаждение воздушных масс, необходимое в летнее время
• Постоянно существует необходимость отводить образующийся конденсат

Конструктивное исполнение

Приточно-вытяжные установки подразделяются на системы для горизонтального, вертикального монтажа, а также универсальные . Благодаря автоматическому управлению можно плавно или постепенно изменять производительность установки, тепловую мощность калорифера, а также настраивать таймер для работы в автоматическом режиме.

Система приточно -вытяжной вентиляции состоит из следующих элементов:

• воздушный клапан – препятствует попаданию наружного воздуха в помещения, когда система выключена
• воздухозаборная решетка – через нее воздух поступает в систему; она защищает установку от попадания посторонних предметов, а также несет декоративную функцию
• фильтр – защита установки, а также фильтрация воздуха
• калорифер (воздухонагреватель) – подогрев приточного воздуха зимой
• вентилятор – подача воздуха в помещение и поддержание необходимого давления в воздуховодах
• воздуховоды – распределяют воздух по помещениям
• воздухораспределители – через них подготовленный воздух после воздуховодов попадает непосредственно в помещение
• шумопоглатитель – снижает уровень шума от установки
• тепло- и звукоизолирующие панели – тоже снижают уровень шума и повышают КПД
• система автоматики и регулировки – позволяет осуществлять гибкое эффективное управление системой

Принцип работы приточно-вытяжной вентиляции

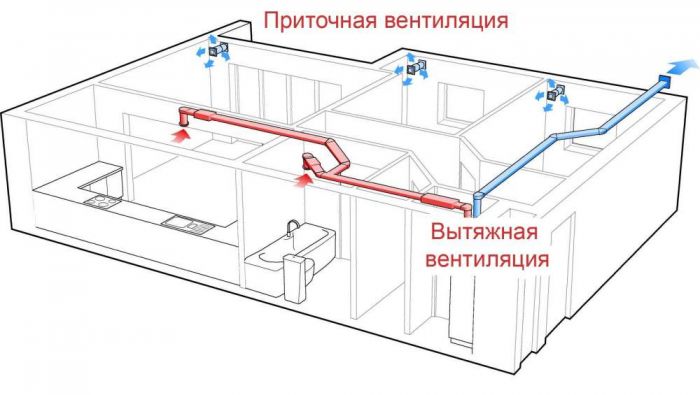

В системе приточно-вытяжной вентиляции есть два потока воздуха: приток и отток.

Приток — это поступление свежего воздуха с улицы. Установка забирает свежий воздух, пропускает через воздушный фильтр, очищает, подогревает с помощью рекуператора и доставляет его в помещения дома.

Отток — это забор и отведение отработанного воздуха из помещений дома. Установка собирает влажный спертый воздух из всех помещений, пропускает его через систему рекуперации, где забирает необходимое для подогрева входящего воздуха количество тепла, а затем выбрасывает охлажденный отработанный воздух на улицу.

Оба потока воздуха циркулируют в системе одновременно, но при этом они нигде не смешиваются. Они подходят максимально близко друг к другу только в самой установке, где происходит теплообмен — горячий отработанный воздух, выходя из дома, отдает 90% своего тепла входящему потоку. Таким образом практически полностью отпадает необходимость в стандартном (батареи, теплые полы и т.п.) подогреве холодного воздуха. В традиционном же варианте вы нагреваете батареи (теплые полы), которые греют воздух, это на 90% дороже, чем принудительная вентиляция с рекуператором — деньги посчитайте сами.

Пример: В доме температура +27 ‘С, на улице -13 ‘С. Воздух из дома и с улицы поступает в установку, где происходит теплообмен. После процесса рекуперации тепла воздух с улицы поступает в помещения нагретым до +25 ‘С, в то время, как отработанный воздух выводится из помещения охлажденным до -11 ‘С. Энергозатраты на весь процесс практически нулевые!

Оборудование

Как оценить стоимость вентиляции?

Для оценки цены вентиляции воспользуйтесь калькулятором:

Обращаем Ваше внимание, что цены, полученные при помощи калькулятора, носят исключительно ознакомительный характер. Стоимость работ зависит от многих факторов: индивидуальных особенностей в архитектуре объекта, количества приточно-вытяжных систем, размещения оборудования на объекте и т.д. Поэтому для более точной оценки работ обращайтесь к нашим высококвалифицированным специалистам любым удобным для Вас образом: по телефонам (495) 745-01-41 , почте info@evro-holod.ru или заполнив заявку .

Нормативы для вентиляционных систем

Рекомендуемые параметры воздухообмена зависят от различных условий и прописаны в соответствующих нормативных актах, которые обязательно учитываются при проектировании. В общем виде для бытовых помещений, когда на одном этаже сосредоточены комнаты разного назначения, за час должно смениться такое количество воздуха:

• рабочий кабинет – 60 кубов;
• общие гостиные или залы – 40 кубов;
• коридоры – 10 кубов;
• санузлы и душевые – 70 кубов;
• курительные комнаты – свыше 100 кубов.

В жилых комнатах обмен воздушной массы рассчитывается на одного человека. В час он должен составлять более 30 кубов. Если расчет производится исходя из жилой площади, то норматив составляет 3 куба на 1 метр.

Для нежилых помещений средний норматив составляет 20 кубов на метр площади. Если площадь велика, то вентиляционные системы включают многокомпонентную систему парных вентиляторов.

Вентиляция квартиры – варианты систем

Существует три принципиальных схемы организации системы вентиляции в квартире:

1. С естественным притоком и вытяжкой
2. С механическими притоком и вытяжной
3. Комбинированная: с механической вытяжкой и естественным притоком

Механическая приточно-вытяжная вентиляция с рекуперацией тепла

Рекуперация тепла – это использование тепла вытяжного воздуха для нагрева приточного. Рекуператор экономит до 80% затрат тепла необходимого для нагрева приточного воздуха в холодный период года.

Современные приточно-вытяжные установки для квартир работают, как правило, тихо, особенно на пониженных оборотах вентиляторов.

Конструктивно, приточно-вытяжная установка для квартиры может быть напольной или подпотолочной. Как следует из названия, одна из них монтируется на полу, получается что-то типа тумбы или шкафа, а вторая размещается под потолком. Помимо самой установки требуется, также, место для размещения вентиляционных элементов: клапанов, шумоглушителей, гибких вставок, воздуховодов и проч. В итоге, в общем, получается немаленькая инженерная конструкция.

Обслуживание приточно-вытяжной установки, в основном, заключается в регулярной замене воздушных фильтров. Фильтры меняются по мере их загрязнения, что зависит от режима эксплуатации и экологии района. В среднем, смену фильтров необходимо производить не реже 1 раза в квартал.

• Высокое качество воздуха круглый год
• Фильтрация и подогрев наружного воздуха
• Рекуперация тепла
• Удобное управление

• Требуется место под оборудование
• Относительно высокая стоимость
• Требуется профессиональный монтаж

Принудительная приточно-вытяжная вентиляция без рекуперации

• Высокое качество воздуха круглый год
• Фильтрация и подогрев наружного воздуха
• Удобное управление

• Необходимо место для размещения оборудования и воздуховодов
• Нет рекуперации тепла
• Требуется профессиональный монтаж

Комбинированная система вентиляции

• Относительно недорогой монтаж
• Минимум места под оборудование
• Минимум технического обслуживания

• Нет фильтрации приточного воздуха
• Нет подогрева притока
• Минимальные нормы воздухообмена

Экономия энергии

Для того, чтобы понять как экономится энергия на отоплении дома с системой приточно-вытяжной вентиляции с рекуперацией тепла, давайте разберемся как устроена система отопления в целом. Возьмем за пример радиаторную систему отопления частного дома c самым популярным нагревательным котлом марки Buderus. Мы на пульте управления задаем температуру + 21,5 ‘С, котел начинает нагревать воду (теплоноситель) и подает ее в батареи по всему дому. Воздух в помещении начинает нагреваться и доходит до + 21,5 ‘С, после этого котел отключается и снова активизируется тогда, когда температура падает ниже + 21,5 ‘С.

Отлично, у нас работает система отопления, воздух в помещении теплый. Как только в помещении становится тепло, через щели, стены, крышу, через открытые окна и двери теплый воздух начинает уходить, помещение остывает. Для поддержания заданной температуры котел начинает работать практически в постоянном режиме и «пожирать» энергию, и, соответственно, вытаскивать деньги из вашего кошелька через оплату счета за газ (электричество) в конце месяца.

Для того, чтобы этого избежать, мы устанавливаем систему приточно-вытяжной вентиляции с рекуперацией в вашем доме. Система начинает работать, очищать входящий воздух, выводить излишние влагу, тепло и вредный отработанный воздух. Благодаря системе рекуперации тепла, необходимость в подогреве воздуха падает до 60%. Соответственно, котел, который тратил энергию на постоянное отопление дома, сокращает свою работу в 3 раза, что экономит до 40% ваших денег на оплату отопления и экономит ресурсы отопительного оборудования, в т.ч. самого нагревательного котла.

Ниже приведена таблица расходов на отопление дома 170 кв.м, с учетом стоимости 1 кВт электричества = 3 руб.

Наши объекты

Группа компаний «ЕвроХолод» готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!

Ждем Вашего звонка по телефону: +7(495) 745-01-41

О компании , Отзывы , Наши объекты , Контакты

Получить коммерческое предложение

Получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.
