Как сделать вентиляцию в коттедже

Как лучше сделать вентиляцию загородного дома

Начнем с образного сравнения: правила охраны труда написаны кровью, а требования СНиП к воздухообмену внутри жилых зданий – черной плесенью. Именно грибок, образующийся по углам комнат, указывает на повышенное содержание влаги плюс недостаток свежего воздуха. Цель публикации – рассказать, как правильно делается вентиляция в частном доме или квартире. Приведенные ниже рекомендации помогут создать здоровый микроклимат в жилище либо исправить существующую проблему своими руками.

Три вида вентиляционных систем

Чтобы предусмотреть нормальное вентилирование помещений, нужно понимать суть задачи и знать технические средства, помогающие ее решить. Правильная вентиляция в доме выполняет 2 функции – удаление отработанного воздуха и подача чистой воздушной смеси с улицы.

Атмосфера жилых комнат загрязняется несколькими продуктами жизнедеятельности людей:

  • водяные пары, выделяемые при дыхании и в процессе готовки пищи;
  • углекислый газ и другие вредные соединения в небольших количествах;
  • разнообразные неприятные запахи.

Справка. Для образования излишков влаги достаточно поджечь газовую плиту, кипятить воду необязательно. Продуктами горения метана являются углекислый газ и водяной пар. Первый создает ощущение духоты, второй насыщает влагой воздушную среду кухни.

Существует 3 типа систем общеобменной вентиляции, способных поддерживать микроклимат в комнатах здания:

  1. Естественная.
  2. Комбинированная.
  3. Принудительная с механическим побуждением.

Прежде чем рассмотреть принцип работы каждой схемы, озвучим важное правило: нельзя организовать вытяжку, не предусмотрев приток, и наоборот. Удаляемый воздух должен замещаться наружным, иначе эффективность вентилирования сведется к нулю.

Сравнительный пример. Представьте насос, закачивающий воду внутрь герметичной емкости. Когда давление в резервуаре достигнет определенного порога, движение жидкости остановится независимо от мощности и частоты вращения двигателя. Крыльчатка станет перемешивать воду на одном месте. Накачивание (или отсасывание) воздуха в закрытое помещение даст аналогичный результат.

Принцип естественной вытяжки

Вентиляция данного типа работает за счет природной тяги, возникающей внутри вертикальной трубы и побуждающая воздух двигаться по каналу снизу вверх. Важно понимать, от чего зависит сила тяги:

  1. Разница атмосферного давления на нижнем и верхнем срезе трубы. Чем выше построить вентканал, тем больше получится перепад давлений и мощность тяги.
  2. Разность комнатной и уличной температуры. Холодный поток вытесняет нагретый и более легкий комнатный воздух, отчего последний стремится уйти в верхнюю зону помещения и далее в вытяжную шахту.
  3. Степень насыщения влагой. Как ни парадоксально, но при одинаковой температуре насыщенная водяным паром воздушная смесь становится легче сухого воздуха и тоже поднимается вверх.

Если открыть дверь балкона в плохо вентилируемой квартире, на потолке образуется мокрое пятно из-за конденсации влаги

Справка. Относительная молекулярная масса водяного пара равна 18 единиц, воздуха – 29. Соответственно, при увлажнении газовая смесь становится легче. Эффект заметен на представленном фото.

Температура и влажность окружающей среды колеблется в течение года, следом меняется сила тяги. Вот почему летом естественная вытяжка работает хуже – перепад температур невелик. Неизменным остается один параметр – высота канала и разница давлений.

Устройство природной вентиляции – самый дешевый способ организовать воздухообмен внутри загородного коттеджа. Естественная тяга также задействована в большинстве многоквартирных домов: приточный воздух подается через специальные клапаны, вытяжка производится с помощью вертикальных шахт, проходящих внутри стен.

Комбинированный воздухообмен

В данном случае естественная вентиляция в доме усиливается за счет размещения электровентиляторов в определенных точках. Практикуется 2 варианта:

  • наружный воздух подается механизированными приточными установками, выброс происходит посредством вертикального канала;
  • на вытяжную шахту ставится маломощный вентилятор, приток осуществляется через специальные клапаны с выходом в стену.

Обычный стеновой клапан подает воздух без вентилятора

Яркий пример комбинированного варианта – вентилятор, установленный в туалете, либо кухонная вытяжка. Первый быстро удаляет неприятные запахи, вторая отсасывает вредные пары в процессе готовки.

Механизированный приток обеспечивают местные агрегаты, встраиваемые в толщу стены (так называемые бризеры). Установка фильтрует наружный воздух, плюс в холодный период подогревает электрическим ТЭНом. Объем подачи и степень нагрева регулируется вручную либо автоматически.

Комбинированное вентилирование успешно применяется в любых типах частных домов – кирпичных, каркасных, построенных из газобетона и СИП-панелей. Если вентилятор устанавливается на вытяжной трубе, то возмещение тепла, удаленного вместе с воздухом, ложится на радиаторную систему отопления.

Устройство бризера — местной приточной установки

Принудительное вентилирование здания

Принцип действия принудительного воздухообмена простой – вытяжка и приток обеспечивается механическими вентиляционными установками, питающимися электроэнергией. Схем и вариантов подобной вентиляции довольно много, приведем несколько распространенных примеров:

  1. Притоком занимаются бризеры, установленные во всех комнатах. На чердаке располагается общий вытяжной вентилятор, собирающий отработанный воздух помещений и удаляющий его наружу.
  2. В каждом помещении стоит отдельное приточно-вытяжное устройство с рекуператором, встроенное во внешнюю стену.
  3. За воздушный обмен отвечает одна общая установка – центральный кондиционер. Агрегат очищает, увлажняет, нагревает и охлаждает приток в зависимости от условий и времени года. Раздача и отбор воздуха производится сетью вентканалов. Функция рекуперации тоже присутствует.
  4. Микроклимат внутри жилища поддерживается фанкойлами – местными калориферами с функцией обогрева/охлаждения. К теплообменникам подводится горячая вода от газового котла и хладагент от чиллера (разновидность холодильной машины).
Читать еще:  Как разобрать смеситель с двумя вентилями

Простейшая схема принудительного воздухообмена

Разъяснение. Рекуперация – это процесс отбора тепловой энергии у вытяжного воздуха, идущей на подогрев притока. Используется специальный теплообменник – рекуператор, где встречные воздушные потоки пересекаются, но не смешиваются.

Особенность механических вентсистем – совмещение вентиляции с воздушным отоплением. Какой смысл тратить деньги, выполнять проект и монтаж радиаторной схемы, когда нужно греть подаваемый воздух? Правильное решение – довести температуру притока до 30—50 °С и таким образом компенсировать теплопотери сквозь наружные стены, а батареи и теплые полы не предусматривать вовсе.

Схема движения встречных потоков в рекуператоре

Какой вариант лучше

Если вы желаете своими руками обустроить вентиляцию частного дома, рекомендуем отдать предпочтение первым двум системам – естественной и комбинированной. Аргументы в пользу этих вариантов:

  1. Приемлемые финансовые затраты при монтаже и эксплуатации.
  2. Минимальное потребление электричества. Вытяжные вентиляторы комбинированных систем работают периодически и потребляют в сумме 100—200 Вт/ч. Приточные установки с подогревом возьмут больше – около 500 Вт на каждую комнату.
  3. Вентиляция с естественным побуждением вполне способна обеспечить нормативный воздухообмен в одно— и двухэтажном здании, тем более внутри дачного домика.
  4. Не требуется выделять полезный объем здания под размещение вентиляционного оборудования и прокладку воздуховодов.
  5. Отпадает необходимость обслуживания агрегатов, ежегодной очистки фильтров и воздушных каналов.

Важный момент. Устройство полностью механизированной общеобменной вентиляции требует основательного подхода – расчетов, проектирования и квалифицированного монтажа. Без разработчиков с профильным образованием и грамотных исполнителей обойтись не удастся.

Последний нюанс: если принудительная вентиляция не предусматривалась в доме изначально, выделить пространство для прокладки воздуховодов будет непросто. Придется изощряться и класть вентканалы под полом либо в деревянных перекрытиях, пропускать через комнаты. Вдобавок часть площади жилища займет оборудование, о чем расскажет эксперт на видео:

Естественная или приточная система вентиляции для коттеджа: как выбрать и не прогадать

Все больше городских жителей перебираются жить за город, отстраивая себе загородные дома и коттеджи. И дело совсем не в том, что человеку необходимо единение с природой. Типичному жителю мегаполиса гораздо привычней единение друг с дружкой в вагоне метро и гораздо нужнее единение с WI-FI. На самом деле переселение за город обусловлено резким сокращением количества кислорода в городском воздухе, а потребность в нем у всех живых существ заложена генетически. [contents] Выстраивая коттеджи, владельцы надеются, что жизнь за городом оградит их от всех негативных последствий, которые подстерегают в городской черте. Но почему-то большинство современных загородных домов, построенных по «последнему слову» строительной индустрии, из бетона и стекла, утепленные и изолированные стеклопакетами, больше всего похожи на саркофаги (не по внешнему виду, а по степени герметичности). В итоге, свежий воздух, человек видит только в момент перехода от автомобиля до входной двери коттеджа, а испарения от стройматериалов, бытовая химия, парфюмерия, полностью стирают грань между загородным домом и жилищем в мегаполисе. Роль вентиляции коттеджа очень велика: при правильно сделанной системе человек все-таки ощущает чистый и свежий воздух в своем жилище, человеческий организм получает порцию кислорода, благодаря чему он может содержать мозг в функционирующем состоянии.

Что должна обеспечивать качественная вентиляционная система загородного дома

Правильно спроектированные системы вентиляции для коттеджа должны обеспечивать:

  • Чистый воздух в помещениях, без пыли и посторонних запахов и газов. Посторонние примеси, содержащиеся в воздухе коттеджа, не должны превышать максимально допустимого уровня.
  • Вентиляция должна обеспечивать постоянный уровень кислорода и углекислого газа. Кислород должен составлять не менее 22%, а предельно допустимый уровень углекислоты не должен превышать 0,2%.
  • Влажность воздуха в комнатах загородного дома должна быть в пределах 40-60%.

Благодаря таким показателям, создается хороший микроклимат для жизни, крепкого сна и хорошего самочувствия в загородном доме. А как его добиться мы постараемся объяснить в этой статье. При составлении проекта коттеджа самой первостепенной задачей является выбор вида вентиляции, а их, по большому счету, всего два: первый – естественная, а второй принудительная. Чему отдать предпочтение, зависит от нескольких основных факторов: месторасположения дома, наличие близлежащих источников загрязнения воздуха и шума и т.д. Если ваш загородный дом располагается далеко от этого безобразия, то нужно делать естественную вентиляционную систему, во всех других случаях специалисты в один голос рекомендуют обустройство механической вентиляции.

Естественная вентиляция: ее преимущества и недостатки

За счет разницы температуры в помещении и на улице осуществляется естественная вентиляция дома. Более холодный воздух поступает через естественные отверстия (окна, щели в дверях) в комнаты, проходит через все помещения, унося с собой неприятные запахи, углекислый газ и т.д, и выходит через вытяжные отверстия. Это в идеале. А в реальной жизни получается, что естественных щелей в коттедже нет и свежему воздуху взяться неоткуда. Вот и первый недостаток этой системы. Далее: при изменении погодных условий естественная вентиляция может перестать функционировать, особенно это проявляется летом, когда на улице гораздо жарче, чем в доме. Вот и второй недостаток. Третий: входящий воздух, особенно зимой, нужно греть, ведь по законам физики при естественной вентиляции холодный воздух заходит в помещение, а теплый поднимается к потолку и выходит за пределы дома. Естественная – конечно же, дешевле, а принудительная, особенно в современных герметичных домах – эффективнее. Но не стоит забывать о стоимости неизбежного последующего обслуживания выбранной вами вентиляционной системы.

Читать еще:  Как правильно сделать вентиляцию в контейнере

Как сделать естественную вентиляцию в коттедже

Если по всем показателям вам больше всего подходит именно естественная вентиляция, а она изначально, каким-то образом не была предусмотрена, то делаем ее самостоятельно.

  • Первоначально делаем приток воздуха. Для этого нужно, отступив 15-20 см от рамы окна, пробить отверстие для установки приточных клапанов. Их рекомендуется сделать в каждой комнате коттеджа. Если желания долбить стену у вас не возникает, то обратитесь к производителю ваших замечательных металлопластиковых окон. Прямо в окна можно монтировать приточные клапаны.
  • Делаем переток воздуха. Для этого просверлите в нижней части каждой межкомнатной двери несколько небольших отверстий, для свободной циркуляции воздушных масс. Отверстия можно закрыть металлической сеткой для лучшей звукоизоляции.
  • Делаем вытяжку. В помещениях кухни, туалете и в ванной, нужно пробить потолок и крышу. В подготовленные отверстия необходимо вставить воздуховоды, т.е отрезки пластиковой или сэндвич-трубы с утеплителем в зоне чердака, и с установленными зонтами для защиты от атмосферных осадков.

Важно!Следите за тем, чтобы отверстия заборных воздуховодов внутри помещений находились от потолка на уровне 25-30 см.

Вытяжная вентиляция загородного дома

Если естественные отверстия в коттедже изначально есть или в процессе строительства была предусмотрена в доме приточная вентиляция, то можно сделать разновидность – принудительную вытяжную вентиляцию. Для ее обустройства делается все, то же самое, только в воздуховоды нужно установить вытяжные вентиляторы и предусмотреть их подключение к сети. Но будьте осторожны, если вытяжка окажется мощнее естественного притока, то в помещении может создаваться небольшое разряжение, и более сильная вытяжка начнет вытягивать воздух из других воздуховодов. Как итог, в кухне может появиться запах туалета, что совсем неприятно. Именно поэтому к выбору вытяжных или приточных вентиляторов нужно относиться с особой внимательностью. Также необходимо подойти со всей ответственностью к проектированию и монтажу вытяжной вентиляции в кухонном помещении. Подробней об этом можно прочесть в этой статье.

Обустройство приточной вентиляционной системы дома

Приточная вентиляция в доме делается как раз в том случае, когда в нем установлены металлопластиковые окна и приточному воздуху взяться неоткуда.

  1. Для создания принудительной приточной вентиляции, прежде всего, нужно установить вентиляционное оборудование на чердаке коттеджа. Лучше использовать сразу готовые системы, в которые входит полный набор оборудования: калорифер, кондиционер, воздушные фильтры и т. д.
  2. Рядом с установленным оборудованием пробить во фронтоне или стене отверстие и подсоединить к нему воздуховод с решеткой. Его подключить к входу агрегата: это будет забор воздуха.
  3. В потолках помещений нужно пробить отверстия для вывода каналов.
  4. На чердаке собираем всю магистраль и выводим воздуховоды в подготовленные в потолке отверстия, на которые после одеваем диффузоры.

Если в помещении кухни, ванной и туалете есть вытяжные воздуховоды, то тогда практически все готово, а если нет, то вытяжку нужно сделать, как мы рассказывали выше. Также, рекомендуется прочитать как произвести расчет приточно-вытяжной вентиляции для бытовых условий самостоятельно. Иногда приходится делать приточно-вытяжную вентиляцию в доме. Ее можно обустроить как естественную, так и принудительную. Для естественной – нужно, чтобы в коттедже была обустроена вытяжка, и приток воздуха. О каждой из них мы рассказали выше. Сделать этот не составляет особого труда для любого домашнего мастера, владеющего навыками работы с инструментами. Если вы решили обустроить принудительную приточно-вытяжную вентиляционную систему в своем коттедже, то сделайте приток, так как мы описали выше и в вытяжные воздуховоды санузла, кухни и ванной, установите вытяжные вентиляторы нужной производительности. http://www.youtube.com/watch?v=L73ja41IoYo

Рассчитать производительность как приточных, так и вытяжных вентиляторов очень просто: нужно объем помещения умножить на требуемый воздухооборот. Ниже мы приведем минимальные значения воздухообмена в разных помещениях.

  • Для кухни с газовой плитой – 70 м.куб/ч
  • Для кухни с окном и электрической плитой – 30 м.куб/ч
  • Для кухни без окна с электрической плитой – 50 м.куб/ч
  • Для санузла и ванной – 50 м.куб/ч

Важно!
Правильно сделанная вентиляция вашего коттеджа – это ваш залог здоровья и долголетия.

Вентиляция в частном доме

ВЕНТИЛЯЦИЯ КОТТЕДЖА – СОСТАВЛЯЮЩАЯ КОМФОРТА

Вентиляция коттеджа и современные материалы

Нормы воздухообмена в частном доме

Вентиляция в частном доме – варианты систем

Вентиляция в жилом доме должна поддерживать чистоту и качество воздуха в соответствии с санитарными нормами, а также равномерность его поступления и распределения.

  • Естественная. С естественным побуждением движения воздуха через вентиляционные каналы
  • Механическая. С принудительным побуждением притока и вытяжки
  • Комбинированная. С естественным притоком и частичным использованием механической вытяжки.

Приточно-вытяжная вентиляция с рекуперацией тепла

Приточно-вытяжная установка с рекуперацией

Обслуживание приточно-вытяжной установки, в основном, заключается в регулярной замене воздушных фильтров. В среднем, смену фильтров рекомендуется производить не реже 1 раза в квартал.

  • Высокое качество воздуха круглый год
  • Фильтрация и подогрев наружного воздуха
  • Рекуперация тепла
  • Удобное управление
  • Требуеся место под оборудование и воздуховоды
  • Относительно высокая стоимость
  • Требуется профессиональный монтаж
Читать еще:  Как работает вентиляция в квартире

Центральное кондиционирование

Канальный охладитель воздуха

Хорошей альтернативой обычным кондиционерам (настенным или канальным) является центральное кондиционирование.

  • Высокое качество воздуха в доме круглый год
  • Фильтрация, подогрев или охлаждение приточного воздуха
  • Гибкость управления
  • Нет внутренних блоков, лючков, дренажей т.п.
  • Сервис в одном месте
  • Сложность в регулировании температуры по зонам
  • Нет сильного холода
  • Требуется профессиональный монтаж

Приточно-вытяжная вентиляция без рекуперации тепла

Обслуживание приточной установки заключается в регулярной замене воздушных фильтров. В среднем, менять воздушный фильтр на приточной установке рекомендуется не реже 1 раза в квартал.

  • Высокое качество воздуха круглый год
  • Фильтрация и подогрев наружного воздуха
  • Приточные и вытяжные системы размещаются отдельно
  • Удобное управление
  • Требуется место под оборудование и воздуховоды
  • Нет рекуперации тепла
  • Необходим профессиональный монтаж

Комбинированная вентиляция

Вентиляции в жилом доме по схеме естественный приток/механическая вытяжка

  • Относительно недорогой монтаж
  • Минимум места под оборудование
  • Минимум технического обслуживания
  • Нет фильтрации приточного воздуха
  • Нет подогрева притока
  • Минимальные нормы воздухообмена

Естественная вентиляция в частном доме

Схема естественной вентиляции жилого дома

Прокладка индивидуальных воздуховодов в общей вентиляционной шахте

  • Верх вентиляционной шахты должен быть выше уровня конька кровли (чем выше козырек вентиляционной шахты, тем лучше будет тяга)
  • Вентиляционную шахту, проходящую по улице или неотапливаемому чердаку необходимо тепло-изолировать. Например, минеральной ватой с толщиной слоя не менее 50 мм.
  • Небольшая стоимость оборудования и монтажа
  • Минимум сервисного обслуживание
  • Нестабильная работа в теплый период
  • Невысокая производительность
  • Нет рекуперации тепла

Проектирование вентиляции в частном доме

Проект вентиляции частного дома выполняется на стадии общестроительного проектирования дома или на стадии строительно–отделочных работ.

  • Составление технического задания
  • Выбор концепции системы вентиляции
  • Составление расчетных таблиц теплопоступлений и воздухообмена
  • Выбор и расстановка оборудования
  • Аэродинамические и гидравлические расчеты
  • Трассировка воздуховодов
  • Подбор и расчет вент-решеток
  • Подготовка чертежей
  • Составление спецификации оборудования и материалов
  • Объемы вытяжного и приточного воздуха должны быть равны между собой, то есть сбалансированы
  • Свежий воздух подается всегда в жилые помещения, отработанный — удаляется из подсобных (кухня, санузел, кладовые, гардеробные и т.п.). Делается это чтобы исключить переток воздуха из подсобных помещений в жилые.
  • Объединять в один вентиляционный канал (воздуховод) вытяжку из кухни и санузла не допускается.
  • Скорость воздуха в магистральных воздуховодах и вентшахтах не должна превышать 6 м/с, максимальная скорость воздуха на выходе из решетки – 3 м/с
  • Вытяжная шахта (воздуховод) проходящие по улице должны быть утеплены изоляцией толщиной 50 мм или более.

Монтаж вентиляции в частном доме

Монтаж вентиляции в частном доме выполняется, как правило, одновременно со строительно–отделочными работами. Чтобы повысить качество и согласованность работ монтаж вентиляции в доме рекомендуется делать по соответсвующему проету или монтажной схеме.

  • Оборудование системы вентиляции и кондиционирования желательно размещать в отдельном помещении, как можно дальше от жилых комнат. Идеальное место для размещения вентиляционного оборудования – подвал, цокольный этаж или улица.
  • Допускается размещать оборудование на чердаке, при условии выполнения мероприятий по звуко- и теплоизоляции.
  • Воздуховоды рекомендуется использовать металлические или пластиковые. При прочих равных воздуховоды круглого сечения лучше, чем прямоугольного.
  • Гибкие воздуховоды можно применять только для присоединения вентиляционных элементов (решеток, вентиляторов и т.п.) и только в местах, к которым в последующем будет доступ. Использовать гибкие воздуховоды в качестве магистральных не допускается (СП 73.13330.2012)
  • Для звукоизоляции системы вентиляции, необходимо применять все стандартные мероприятия по шумоглушению: гибкие вставки, виброизоляторы, шумоглушители.
  • Приточно-вытяжные установки или вентиляторы должны иметь звукоизолированный корпус.

Некоторые вопросы комфорта

Квалификация и точный расчет – это то, что компания «Технологии микроклимата» гарантирует своим клиентам вместе с современным оборудованием и качественным монтажом.

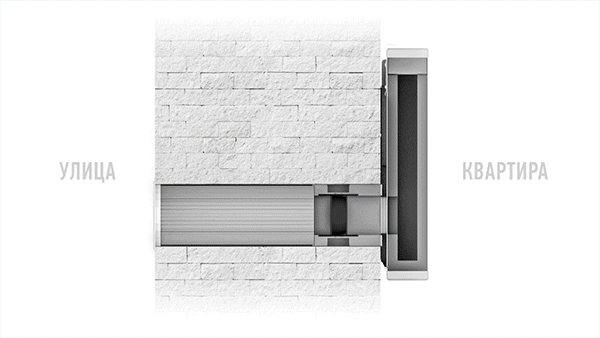

Приточно-вытяжная вентиляция Vakio в частном доме.

Преимущества Vakio:

1. Не требуют разводки вентиляционных каналов по помещениям, вообще не нужны вентиляционные каналы.

2. Каждый прибор можно регулировать отдельно, в одном помещении прибавить поток, в другом убавить количество подаваемого или отводимого воздуха.

3. Высокий уровень фильтрации не пропускает пыль, пыльцу растений, аллергены, частично помогает фильтровать запахи с улицы. Задерживает более 98% всех частиц крупнее 4 микрон, например пыльца березы 10-12 микрон. В приборах Vakio используется фильтр класса F6.

4. Потребляет от 5 до 18 ватт в час, в месяц это 30-40 рублей в месяц, не тратит электричество на подогрев воздуха, воздух охлаждается и подогревается за счет рекуперации.

5. Подает до 120 куб.м/час свежего воздуха, одного прибора достаточно для обслуживания помещения до 40 м.кв.

6. Поддерживает комфортную температуру и влажность в помещении, не создает сквозняков, летом охлаждает, а зимой подогревает воздух. Нормализует влажность, не пересушивает воздух, зимой до 70% влажности возвращается в помещение.
